Ersatzteile für Wamsler Typ 120 Kaminofen

Original Aschekasten für den Holzherd Wamsler Typ 120

Wamsler Typ 120 Aschekasten Eckdaten:

• Aschebox, Aschetresor
• Maße (B/L/H) 130 mm x 400/450 mm x 85 mm
• Material Metall
• geschweißt

Original Ceranplatte für den Küchenofen Wamsler Typ 120

Wamsler Typ 120 Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik
• Maße (B/L/H) 684 mm x 531 mm x 4 mm
• Material Ceran

Original Feuerraumauskleidung für den Küchenherd Wamsler Typ 120

• 5-teiliges Set

Wamsler Typ 120 Feuerraumauskleidung Eckdaten:

• Brennraumauskleidung, Feuerraumsteine

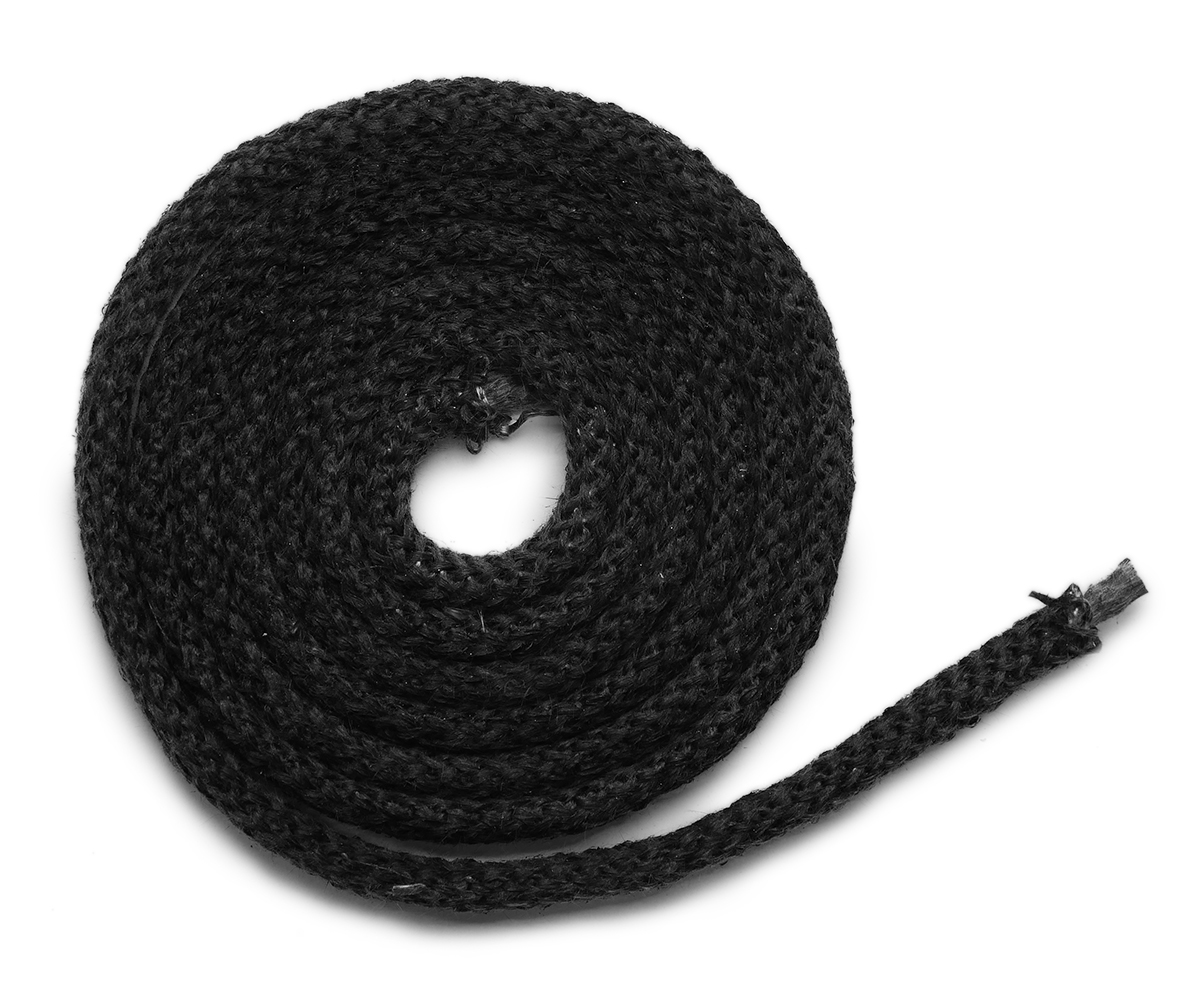

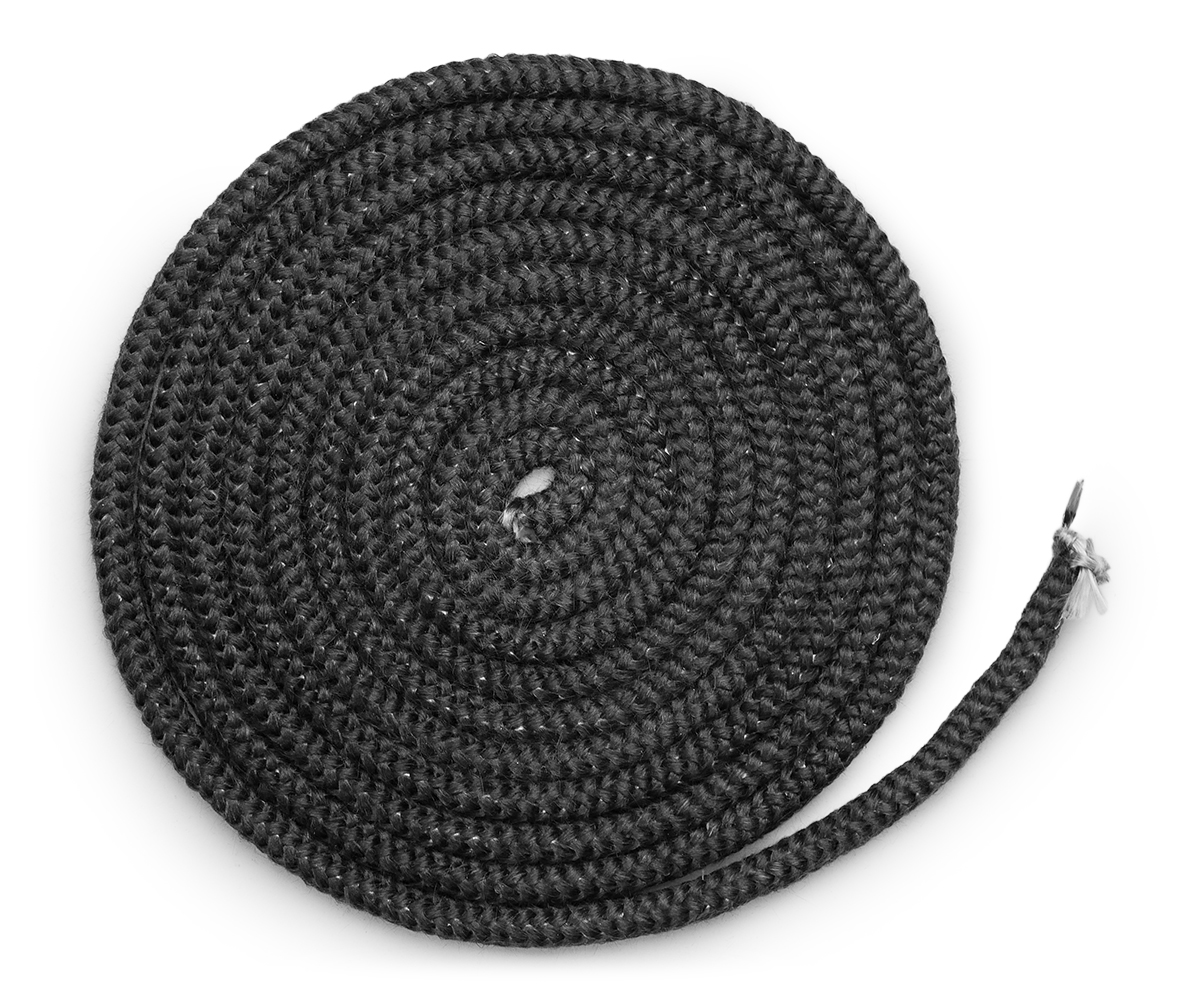

Dichtung für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Dichtung Eckdaten:

• Dichtband, Dichtungsband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

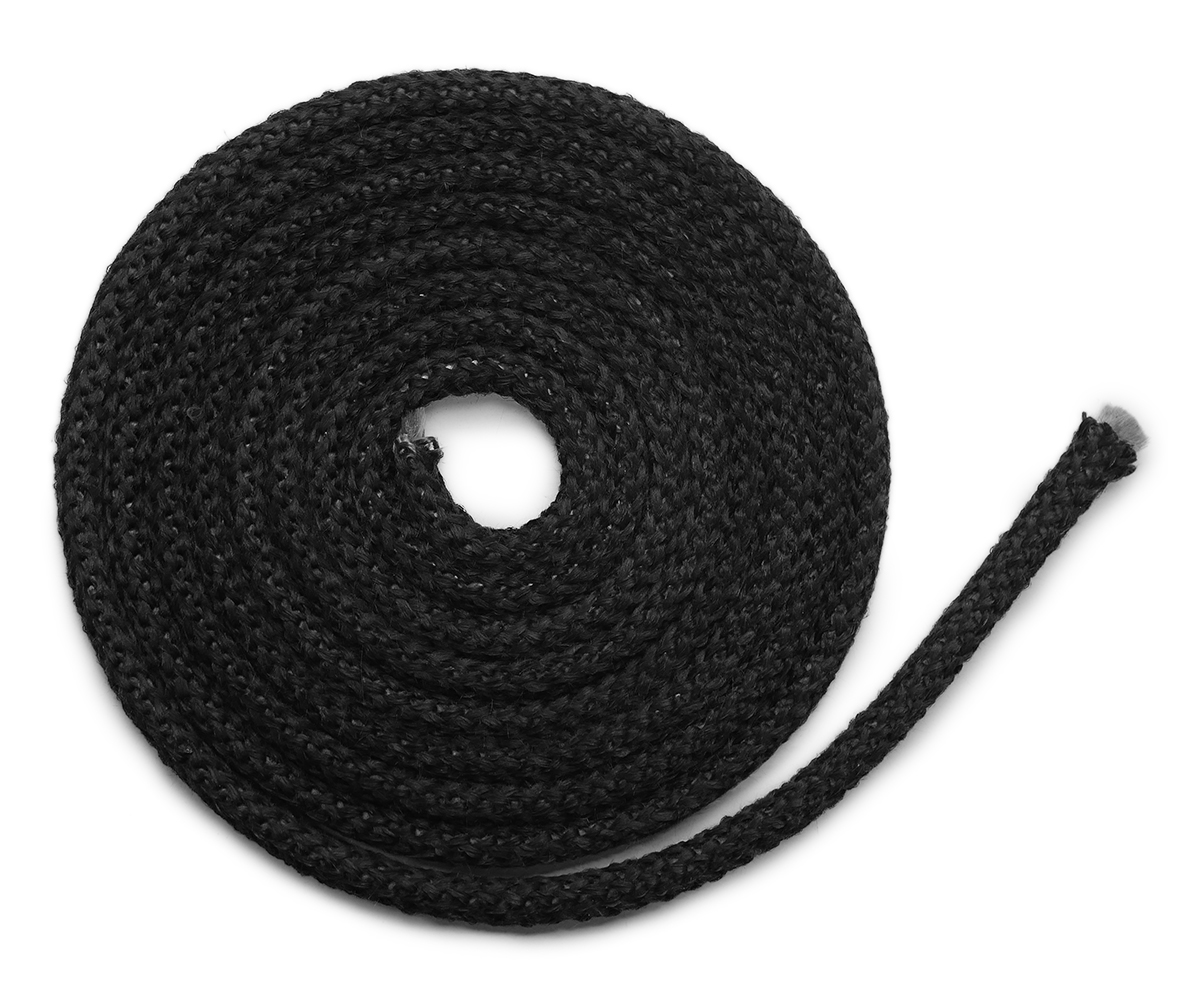

Dichtung für Herdrahmen für den Küchenherd Wamsler Typ 120

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler Typ 120 Dichtung für Herdrahmen Eckdaten:

• Dichtschnur, Dichtband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 9 mm

Original Türgriff für Aschetür für den Küchenherd Wamsler Typ 120

• Dieses Ersatzteil passt sowohl auf den Wamsler Typ 120 mit Anschluss rechts als auch links.

Wamsler Typ 120 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (L) 24,1 mm
• Durchmesser 12,3/19,8 mm
• Material Kunststoff
• Farbe schwarzgrau
• Bedienknopf zur Regulierung der Primärluft

Original Rostlager für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Rostlager Eckdaten:

• Feuerraumboden, Rostrahmen
• Maße (B/L/H) 175 mm x 350 mm x 36 mm
• Material Guss
• Position 96 in der Explosionszeichnung

Original Rosttür für den Küchenherd Wamsler Typ 120

• Dieses Ersatzteil passt sowohl auf den Wamsler Typ 120 mit Anschluss rechts als auch links.

Wamsler Typ 120 Rosttür Eckdaten:

• Tür
• Maße (L/H) 6 mm x 150 mm
• Durchmesser 47 mm
• Material Guss
• hitzebeständig
• Position 138 in der Explosionszeichnung

Original Rückwandstein oben A für den Holzherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler Typ 120 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 176 mm x 320 mm x 96 mm
• Material Schamotte
• Position 201 in der Explosionszeichnung

Original Rückwandstein oben B für den Holzherd Wamsler Typ 120

Wamsler Typ 120 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 176 mm x 320 mm x 96 mm
• Material Schamotte
• Position 201 in der Explosionszeichnung

Original Scharnier für Bratrohrtür für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 25 mm x 80 mm x 55 mm
• Material Metall
• Position 34 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 34 in der Explosionszeichnung

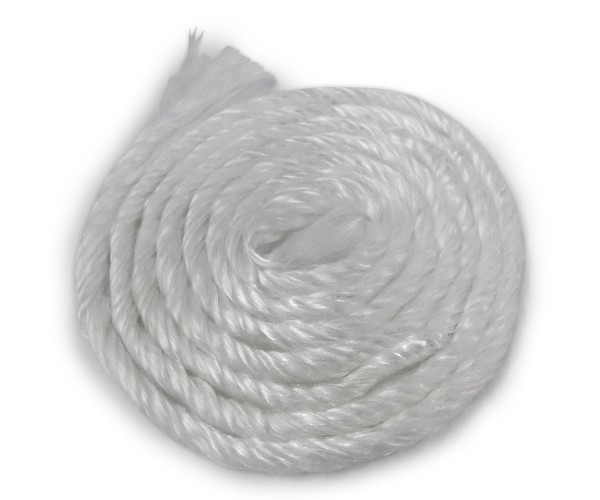

Original Scheibendichtung für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Länge 2,00 m
• Durchmesser 8 mm
• Position 39 in der Explosionszeichnung

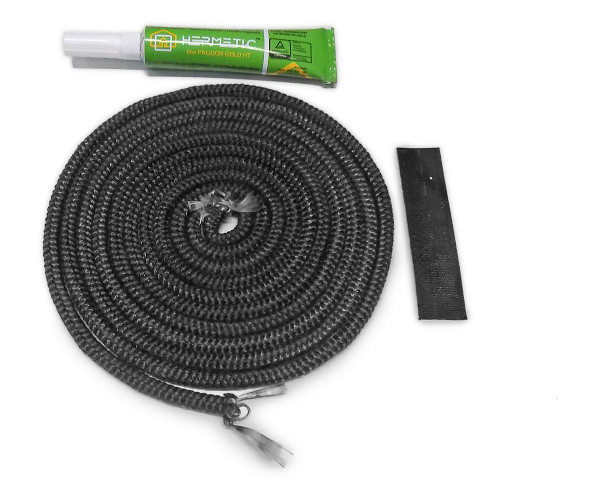

Original Scheibendichtung Set für den Kaminofen Wamsler Typ 120

Wamsler Typ 120 Scheibendichtung Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 6mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

Original Schließnase für den Küchenherd Wamsler Typ 120

• als Teil des Türgriffs passend für die Verriegelung der Heiz- und Aschetür

Wamsler Typ 120 Schließnase Eckdaten:

• Verschlusshaken, Verschlusszunge
• Maße (B/L/H) 27 mm x 36 mm x 7 mm
• Material Edelstahl
• Position 154 in der Explosionszeichnung

Original Seitenstein links oben A für den Küchenherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 120 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 140 mm x 455 mm x 62 mm
• Material Schamotte
• Position 198 in der Explosionszeichnung

Original Seitenstein links oben für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Seitenstein links oben Eckdaten:

• Feuerraumstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 460 mm x 185 mm x 35 mm
• Material Schamotte
• Position 202 in der Explosionszeichnung

Original Seitenstein links unten A für den Holzherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 120 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Seitenstein links unten für den Holzherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler Typ 120 Seitenstein links unten Eckdaten:

• Feuerraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 456 mm x 105 mm x 35 mm
• Material Schamotte
• Position 203 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Küchenherd Wamsler Typ 120

• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 120 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 460 mm x 185 mm x 35 mm
• Material Schamotte
• Position 202 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Küchenherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 120 Seitenstein rechts oben Eckdaten:

• Kaminofenstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 140 mm x 455 mm x 62 mm
• Material Schamotte
• Position 198 in der Explosionszeichnung

Original Seitenstein rechts unten A für den Holzherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler Typ 120 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 456 mm x 105 mm x 35 mm
• Material Schamotte
• Position 203 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Holzherd Wamsler Typ 120

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum, an der Bratrohr zugewandten Seite

Wamsler Typ 120 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 105 mm x 460 mm x 65 mm
• Material Schamotte
• Position 99 in der Explosionszeichnung

Original Mutter für den Küchenherd Wamsler Typ 120

• atzteil passt sowohl auf den Wamsler Typ 120 mit Anschluss rechts als auch links.

Wamsler Typ 120 Mutter Eckdaten:

• Lieferumfang 1 Stück
• Schraubenmutter, Kontermutter
• Material Metall
• Gewinde M6
• Dieses Ers
• Position 163 in der Explosionszeichnung

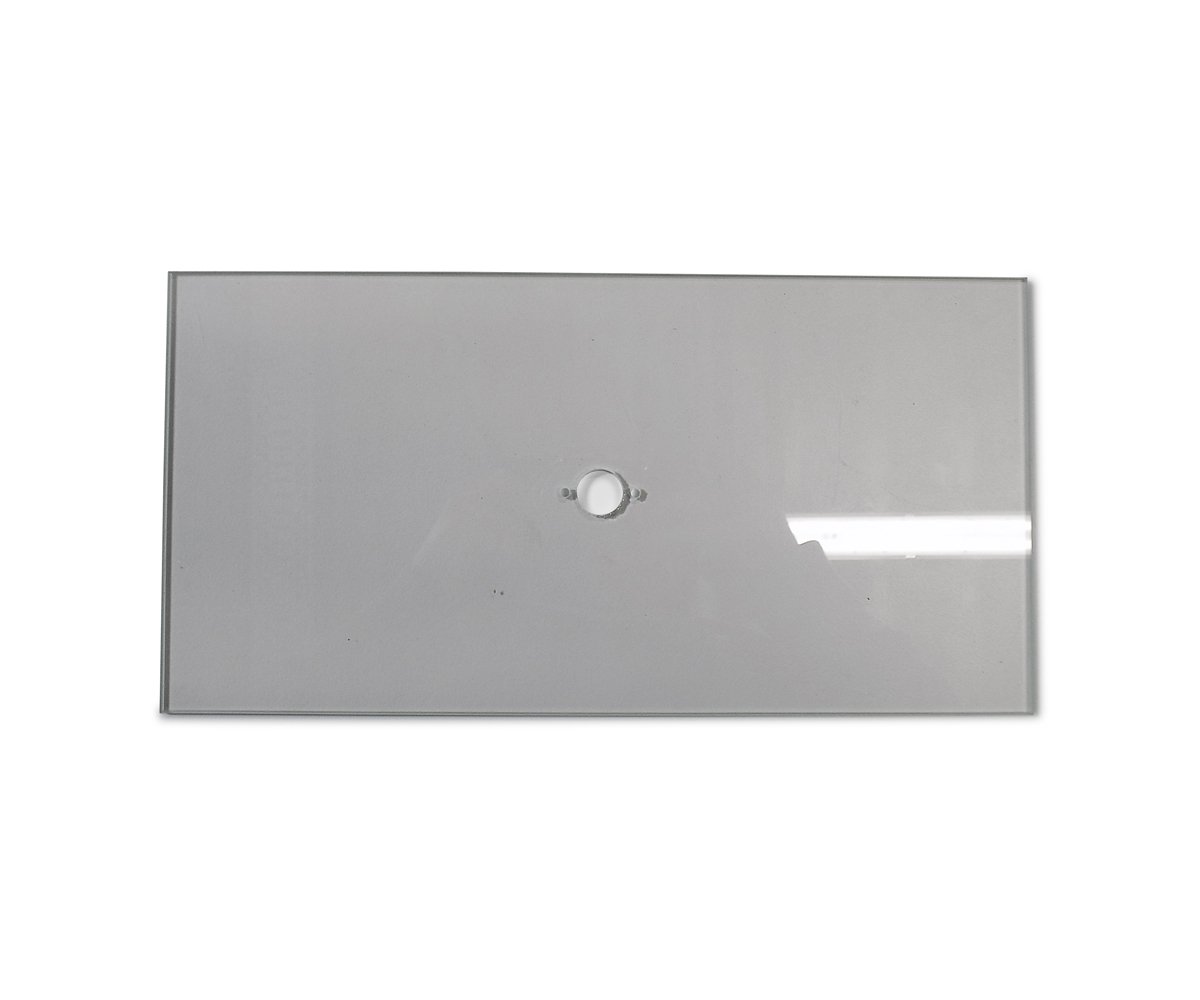

Original Sichtscheibe innen für den Küchenherd Wamsler Typ 120

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten gibt!
• Es wird vom Hersteller nur noch diese Sichtscheibe innen produziert.

Wamsler Typ 120 Sichtscheibe innen Eckdaten:

• Glas, Kaminscheibe
• Maße (B/L/H) 305 mm x 155 mm x 4 mm
• Form gerade
• hitzebeständig
• 3-fach gelocht
• Durchmesser größtes Bohrloch 15 mm
• Durchmesser kleine Bohrlöcher 3,5 mm

Original Sichtscheibe für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Sichtscheibe Eckdaten:

• Glas, Scheibe
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• hitzebeständig
• mit Thermometer
• inklusive Dichtung

Original Stehrost für den Küchenherd Wamsler Typ 120

Wamsler Typ 120 Stehrost Eckdaten:

• Holzfang, Rostreling
• Maße (B/L/H) 140 mm x 175 mm x 44 mm
• Material Guss
• Position 164 in der Explosionszeichnung

Original Thermometer B für den Küchenherd Wamsler Typ 120

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler Typ 120 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring und Befestigungsschraube
• Position 111 in der Explosionszeichnung

Türdichtung für Aschetür für den Holzherd Wamsler Typ 120

• Für die Montage wird ein Kleber benötigt, der punktuell aufgetragen wird.

Wamsler Typ 120 Türdichtung für Aschetür Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 1,40 m
• Durchmesser 9 mm
• Position 35 in der Explosionszeichnung

Türdichtung für den Holzherd Wamsler Typ 120

Wamsler Typ 120 Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 1,40 m
• Durchmesser 9 mm
• Position 35 in der Explosionszeichnung

Original Feuerraumauskleidung für den Holzherd Wamsler Typ 12041

• 6-teiliges Set

Wamsler Typ 12041 Feuerraumauskleidung Eckdaten:

• Brennraumsteine, Holzofensteine
