Ersatzteile für Wamsler Orpheus Kaminofen

Original Aschekasten für den Kaminofen Wamsler Orpheus

Wamsler Orpheus Aschekasten Eckdaten:

• Aschelade, Auffangbehälter
• Maße (B/L/H) 397 mm x 345 mm x 47 mm
• Material Metall
• Position 36 in der Explosionszeichnung

Original Ascherost für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für alle 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Ascherost Eckdaten:

• Feuerrost, Rostgitter
• Maße (H) 15 mm
• Durchmesser 180 mm
• Material Guss
• Form rund

Original Türfeder für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Türfeder Eckdaten:

• Spannfeder, Zugfeder
• Maße (L) 101 mm
• Durchmesser 9 mm
• Material Stahl

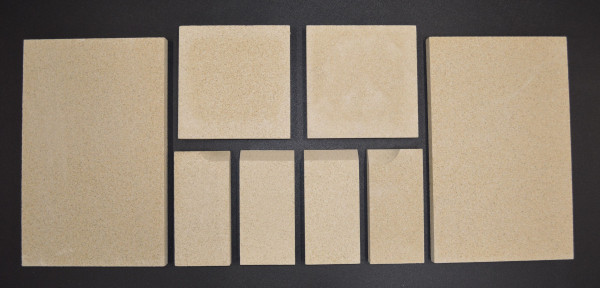

Original Feuerraumauskleidung für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

• 8-teiliges Set

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Feuerraumauskleidung Eckdaten:

• 8 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Rückwandstein links oben (220 x 225 x 30 mm), Rückwandstein rechts oben (220 x 225 x 30 mm)
• Rückwandstein links unten (107 x 225 x 30 mm), Rückwandstein rechts unten (107 x 225 x 30 mm)
• Rückwandstein mittig unten links (107 x 225 x 30 mm), Rückwandstein mittig unten rechts (107 x 225 x 30 mm)
• Seitenstein links (285 x 450 x 30 mm), Seitenstein rechts (285 x 450 x 30 mm)
• ohne Zugumlenkung

• Positionen 4, 5, 6, 7, 8 und 9 in der Explosionszeichnung

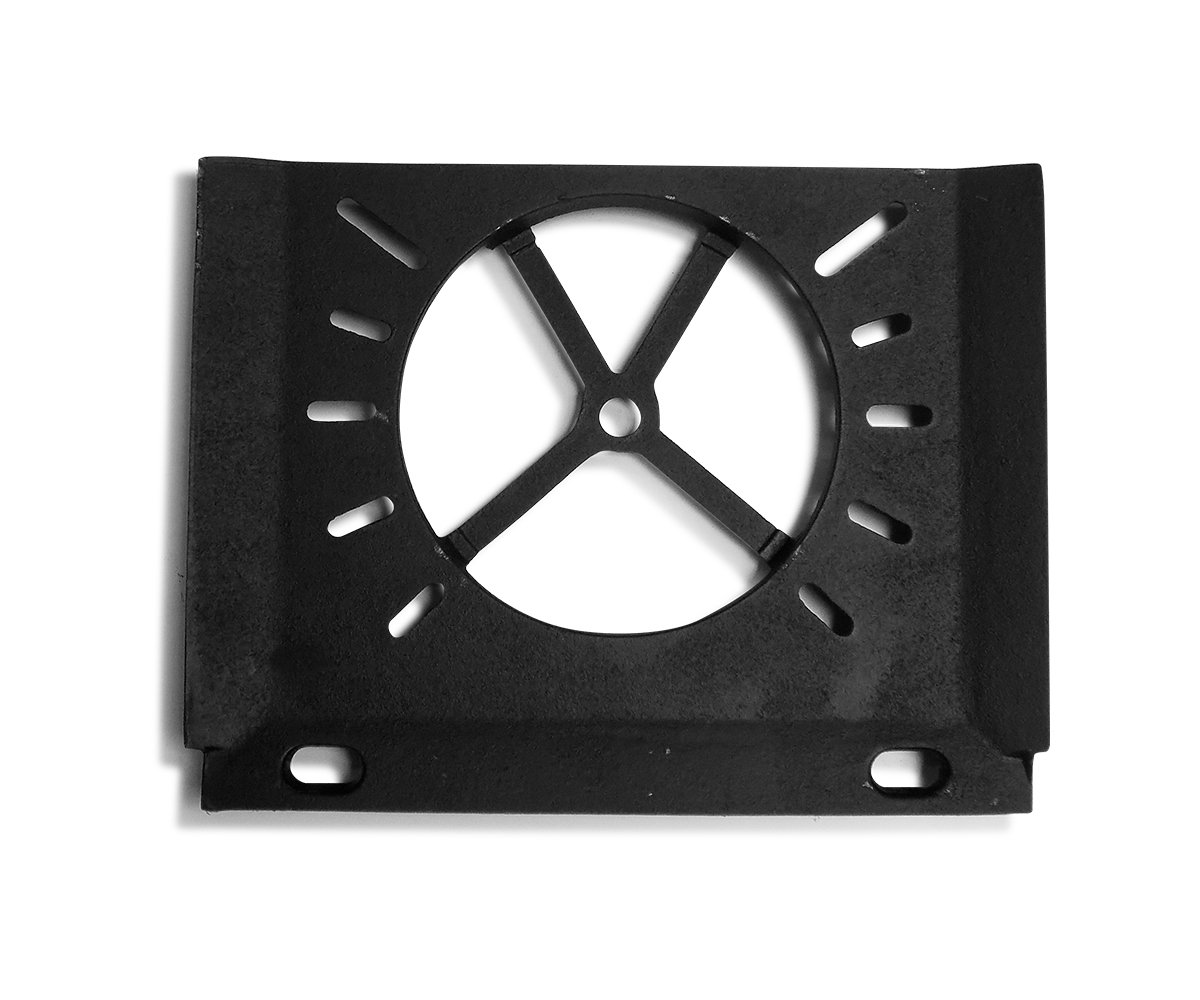

Original Rostlager für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rostlager Eckdaten:

• Brennraumboden, Rosthalterung
• Maße (B/L/H) 380 mm x 290 mm x 40 mm
• Material Guss

Original Halterung für Rückwandstein für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 35 mm x 450 mm x 20 mm
• Material Metall

Original Rückwandstein links oben für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 220 mm x 225 mm x 30 mm
• Material Vermiculite
• Position 4 in der Explosionszeichnung

Original Rückwandstein links unten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 107 mm x 225 mm x 30 mm
• Material Vermiculite
• Position 6 in der Explosionszeichnung

Original Rückwandstein mittig links unten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein mittig links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 110 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein mittig rechts unten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein mittig rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 110 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 220 mm x 225 mm x 30 mm
• Material Vermiculite

Original Rückwandstein rechts unten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 107 mm x 225 mm x 30 mm
• Material Vermiculite
• Position 7 in der Explosionszeichnung

Original Rüttelstange für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• mit Gewinde (Gewindelänge ca.19 mm)
• einfach gebohrt

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Rüttelstange Eckdaten:

• Rostzugstange, Rüttelrechen
• Maße (B/L/H) 20 mm x 252 mm x 4 mm
• Material Guss

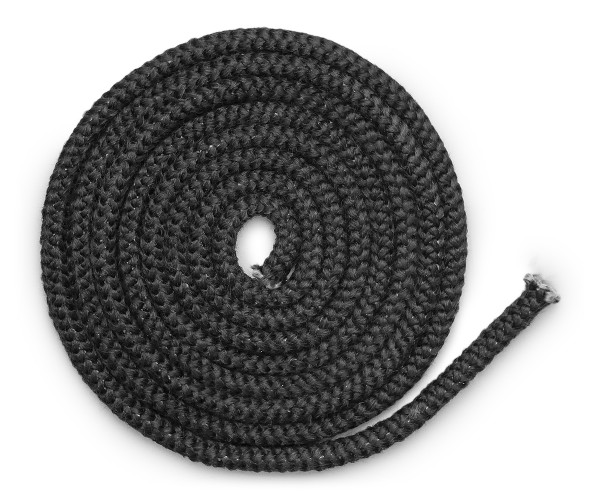

Scheibendichtung für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Kordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm

Original Verriegelung für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Maße (B/L/H) 18 mm x 75 mm x 2 mm
• Material Guss
• 2-fach gelocht

Original Seitenstein links für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Seitenstein rechts für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Sichtscheibe Eckdaten:

• Glasscheibe, Kaminscheibe
• Maße (B/L/H) 365 mm x 455 mm x 4 mm
• Material Glas
• Form flach
• hitzebeständig

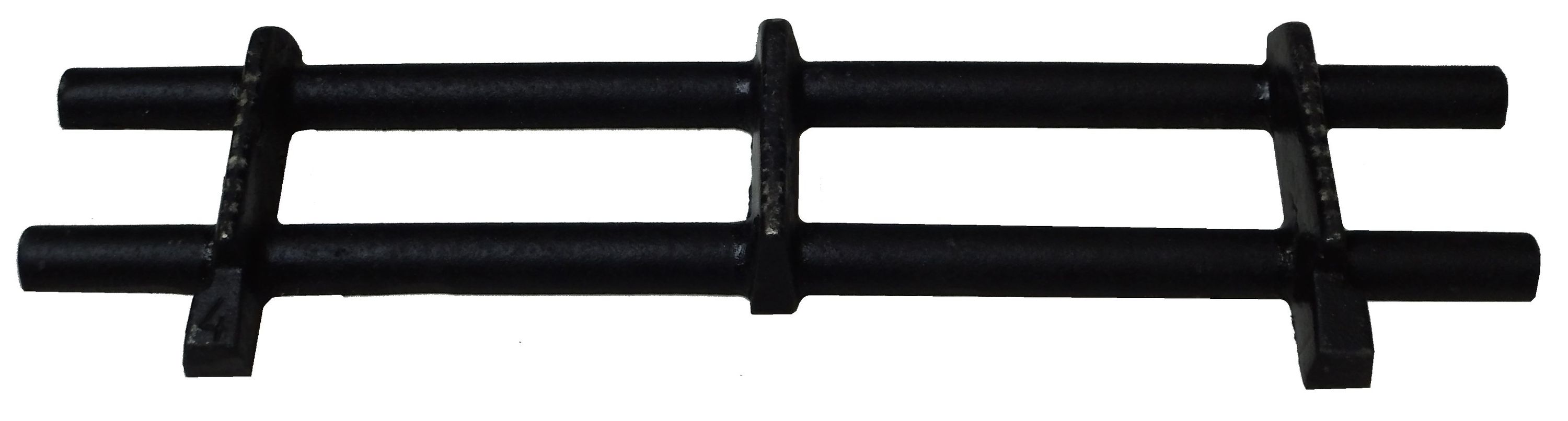

Original Stehrost für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Stehrost Eckdaten:

• Rostreling, Aschefang
• Maße (B/L) 95 mm x 361 mm
• Material Guss

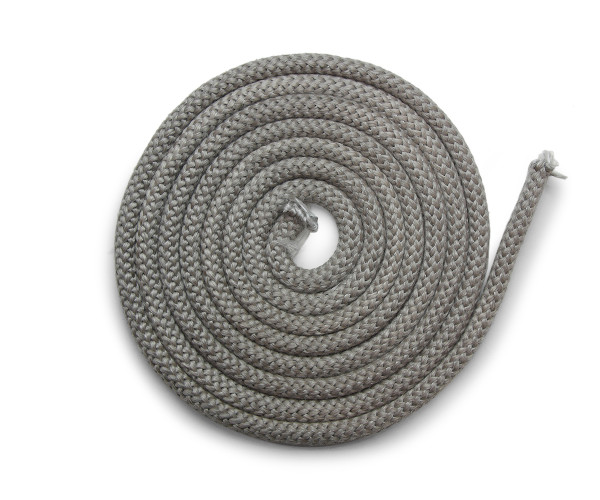

Türdichtung für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zugumlenkung hinten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Zugumlenkung hinten Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 213 mm x 448 mm x 30 mm
• Material Vermiculite
• Position 2 in der Explosionszeichnung

Original Zugumlenkung oben für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 130 mm x 448 mm x 30 mm
• Material Vermiculite
• Position 1 in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Wamsler Orpheus KF 101 Typ 10180, Typ 11180

• passend für 6 kW und 8 kW Geräte ab Baujahr 2001

Wamsler Orpheus KF 101 Typ 10180, Typ 11180 Zugumlenkung unten Eckdaten:

• Umlenkung, Flammenschild
• Schamottstein
• Maße (B/L/H) 145 mm x 448 mm x 30 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung
