Ersatzteile für Wamsler Kamino Kaminofen

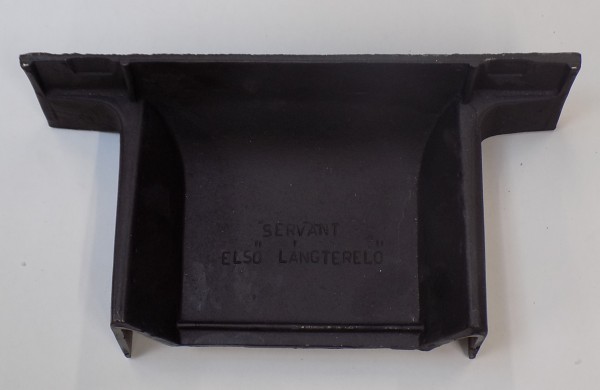

Original Zugumlenkung für den Werkstattofen Wamsler Kamino 109-5

• Bitte gleichen Sie die Maße ab, da es verschiedene Varianten des Wamsler Kamino 109-5 gib.

Wamsler Kamino 109-5 Zugumlenkung Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 135 mm x 395 mm x 100 mm
• Material Guss
• verstärkt

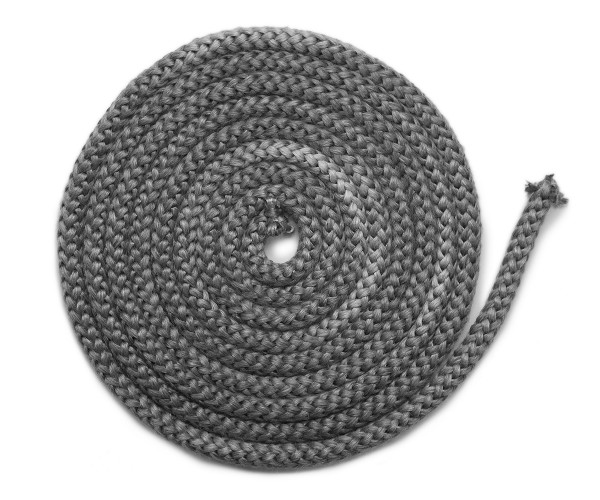

Scheibendichtung für den Werkstattofen Wamsler Kamino 109-6 A

• Wir empfehlen, damit die Dichtungsenden nicht ausfransen, Abbinder für die Enden !
• Für das Einsetzen wird ein Kleber benötigt

Wamsler Kamino 109-6 A Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

Original Ascherost für den Kaminofen Wamsler Kamino 109-6 F

• Passend für 6 KW Geräte

Wamsler Kamino 109-6 F Ascherost Eckdaten:

• Feuerrost, Rostgitter
• Durchmesser 187 mm
• Stärke 13 mm
• Material Guss
• Form rund
• Farbe schwarz
• Rostlager ist nicht enthalten
• Position 47 in der Explosionszeichnung

Original Rückwandstein links oben für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 50/75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 50/75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Seitenstein links oben für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 205 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein links unten hinten für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Wamsler Kamino 109-6 F

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-6 F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein rechts unten hinten für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

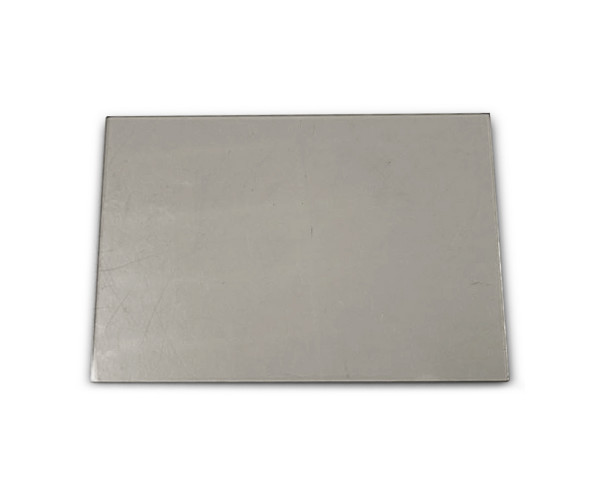

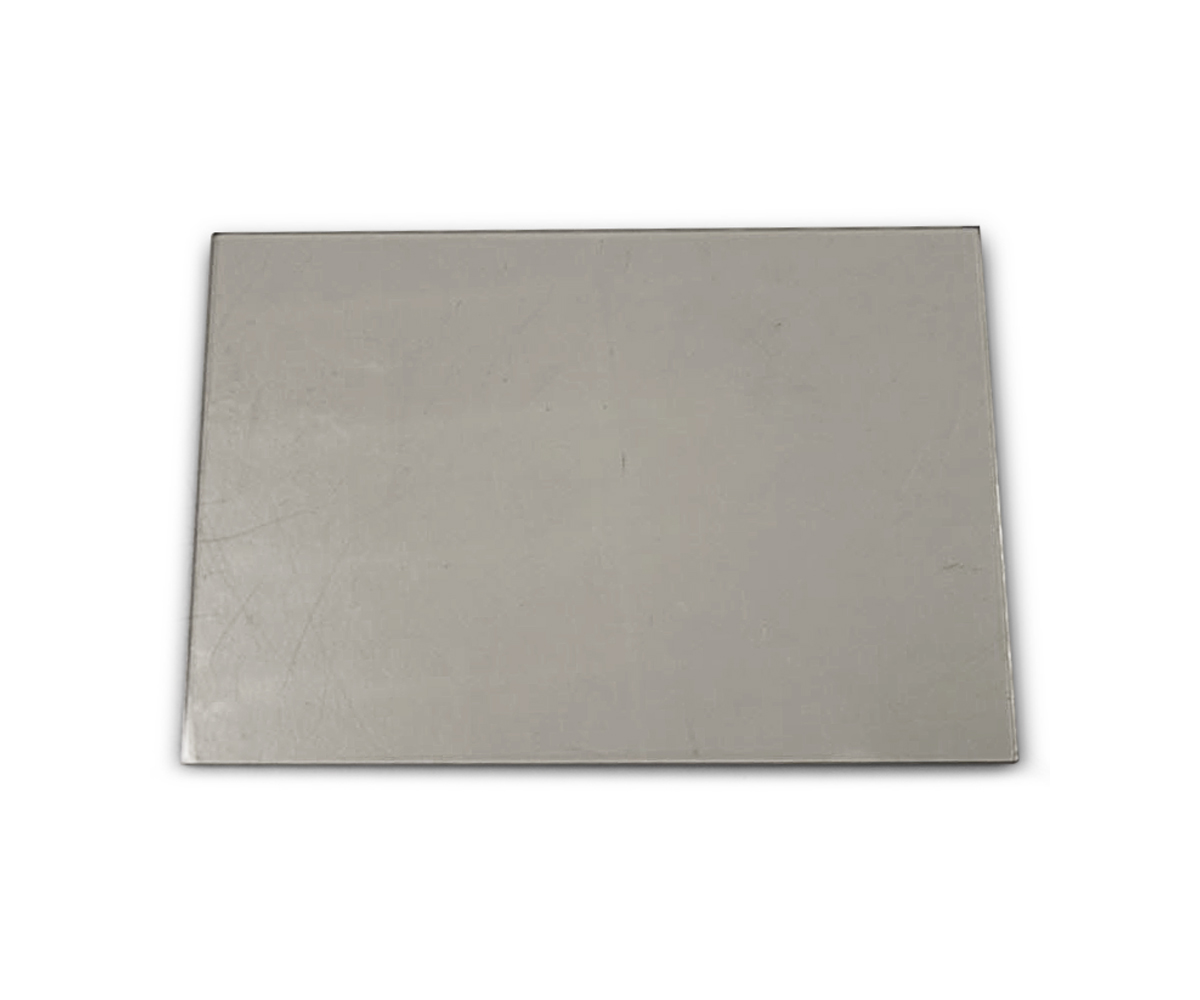

Original Sichtscheibe für den Werkstattofen Wamsler Kamino 109-6 F

• Es gibt verschiedene Modelle des Wamsler Wo 109. Bitte achten Sie auf die genaue Modellbezeichnung und die Maßangaben.
• Sichtscheibe für Heiztür

Wamsler Kamino 109-6 F Sichtscheibe Eckdaten:

• Türglas, Scheibe
• Maße (B/L/H) 305 mm x 211 mm x 4 mm
• hitzebeständig

Original Stehrost für den Kaminofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Stehrost Eckdaten:

• Glutfang, Rostreling
• Maße (B/L/H) 82 mm x 313 mm x 7 mm
• Material Guss
• Farbe schwarz
• Position 52 in der Explosionszeichnung

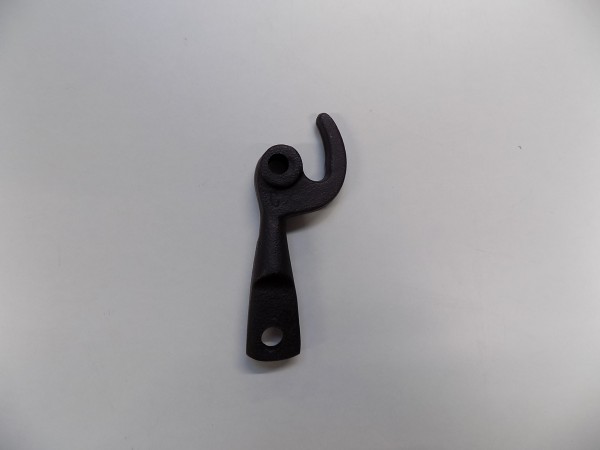

Original Türgriff für den Werkstattofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Türgriff Eckdaten:

• Griff, Türklinke
• Stärke 13 mm
• Grifflänge 100 mm
• Material Guss
• Farbe schwarz
• Position 18 in der Explosionszeichnung

Original Vorderstein oben für den Kaminofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Vorderstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 124 mm x 402 mm x 30/35 mm
• Material Schamotte
• Position 63 in der Explosionszeichnung

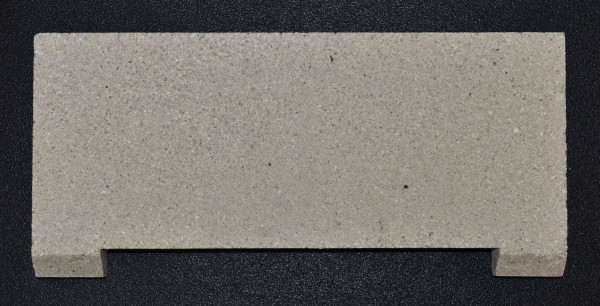

Original Vorderstein unten für den Kaminofen Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Vorderstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 55 mm x 345 mm x 35 mm
• Material Schamotte
• Position 67 in der Explosionszeichnung

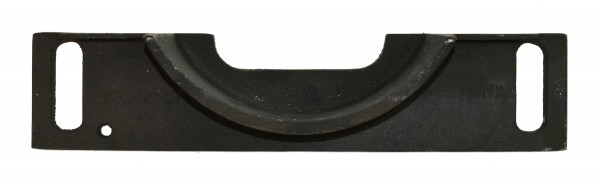

Original Zugumlenkung oben für den Werkstattofen Wamsler Kamino 109-6 F

• Es gibt unterschiedliche Modell-Varianten dieses Werkstattofens. Bitte orientieren Sie sich an der genauen Modellbezeichnung.

Wamsler Kamino 109-6 F Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L) 85 mm x 390 mm
• Material Guss
• Farbe schwarz
• Hängende, halbkreisförmige Blende (Höhe 840 mm), nach vorne gebogen

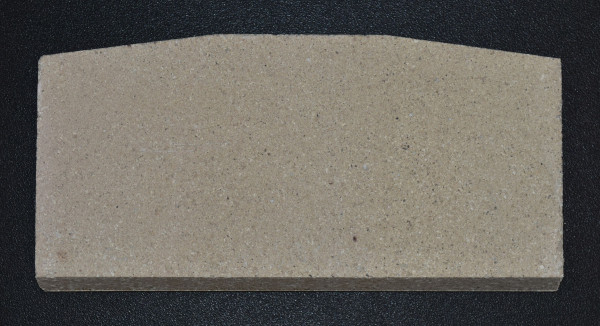

Original Zugumlenkung unten für den Küchenherd Wamsler Kamino 109-6 F

Wamsler Kamino 109-6 F Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Schamottstein
• Maße (B/L/H) 346 mm x 170 mm x 35 mm
• Material Schamotte
• Position 66 in der Explosionszeichnung

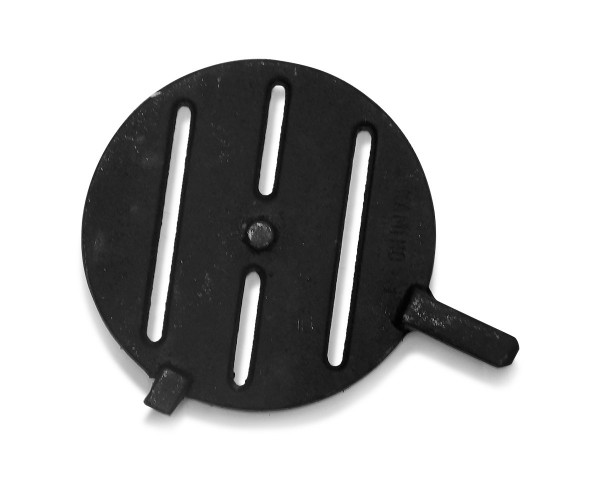

Original Ascherost für den Kaminofen Wamsler Kamino 109-6 F/A

• Passend für 6 KW Geräte

Wamsler Kamino 109-6 F/A Ascherost Eckdaten:

• Rost, Brennraumrost
• Durchmesser 187 mm
• Stärke 13 mm
• Material Guss
• Form rund
• Farbe schwarz
• Rostlager ist nicht enthalten
• Position 47 in der Explosionszeichnung

Original Rückwandstein links oben für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 50/75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 50/75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten links für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Rückwandstein unten links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 132 mm x 132 mm x 33 mm
• Material Schamotte
• Position 82 in der Explosionszeichnung

Original Rückwandstein unten mittig für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Rückwandstein unten mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 132 mm x 132 mm x 33 mm
• Material Schamotte
• Position 82 in der Explosionszeichnung

Original Rückwandstein unten rechts für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Rückwandstein unten rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 132 mm x 132 mm x 33 mm
• Material Schamotte
• Position 82 in der Explosionszeichnung

Scheibendichtung für den Werkstattofen Wamsler Kamino 109-6 F/A

• wir empfehlen, damit die Dichtungsenden nicht ausfransen, Abbinder für die Enden !
• für das Einsetzen wird ein Kleber benötigt

Wamsler Kamino 109-6 F/A Scheibendichtung Eckdaten:

• Dichtung, Glasband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

Original Seitenstein links oben für den Kaminofen Wamsler Kamino 109-6 F/A

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-6 F/A Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein links unten hinten für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Seitenstein links unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein links unten vorne für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Seitenstein links unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Wamsler Kamino 109-6 F/A

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-6 F/A Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein rechts unten hinten für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Seitenstein rechts unten hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Seitenstein rechts unten vorne für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Seitenstein rechts unten vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 240 mm x 35 mm
• Material Schamotte
• Position 62 in der Explosionszeichnung

Original Sichtscheibe für den Werkstattofen Wamsler Kamino 109-6 F/A

• Es gibt verschiedene Modelle des Wamsler Wo 109. Bitte achten Sie auf die genaue Modellbezeichnung und die Maßangaben.
• Sichtscheibe für Heiztür

Wamsler Kamino 109-6 F/A Sichtscheibe Eckdaten:

• Glas, Schauglas
• Maße (B/L/H) 305 mm x 211 mm x 4 mm
• hitzebeständig

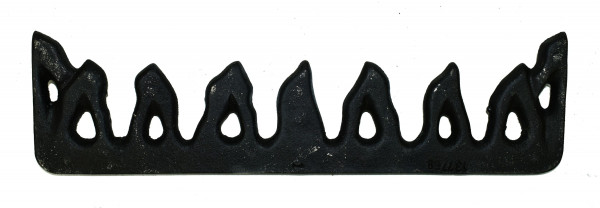

Original Stehrost für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Stehrost Eckdaten:

• Rostreling, Aschefang
• Maße (B/L/H) 82 mm x 313 mm x 7 mm
• Material Guss
• Farbe schwarz
• Position 52 in der Explosionszeichnung

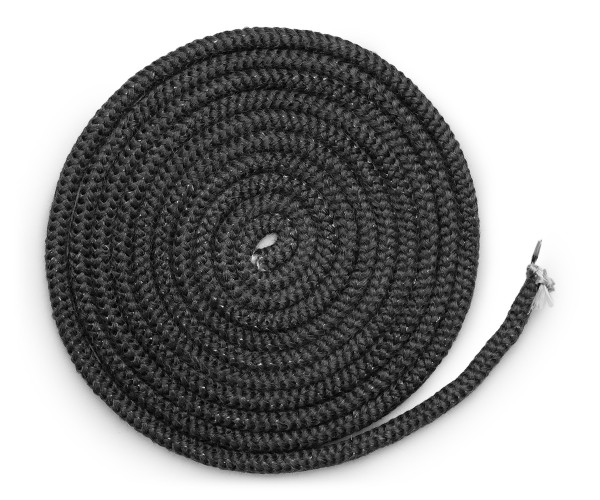

Türdichtung für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Türgriff für den Werkstattofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Türgriff Eckdaten:

• Griff, Türklinke
• Stärke 13 mm
• Grifflänge 100 mm
• Material Guss
• Farbe schwarz
• Position 18 in der Explosionszeichnung

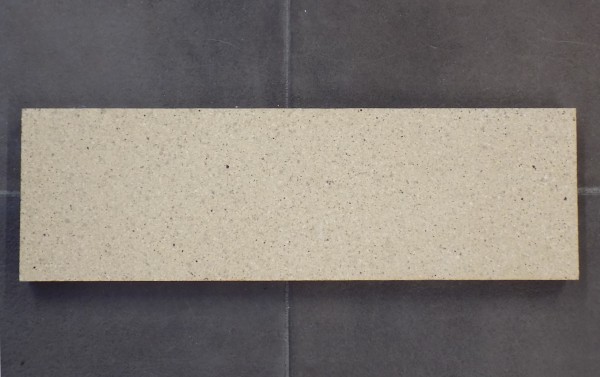

Original Vorderstein oben für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Vorderstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 124 mm x 402 mm x 30/35 mm
• Material Schamotte
• Position 63 in der Explosionszeichnung

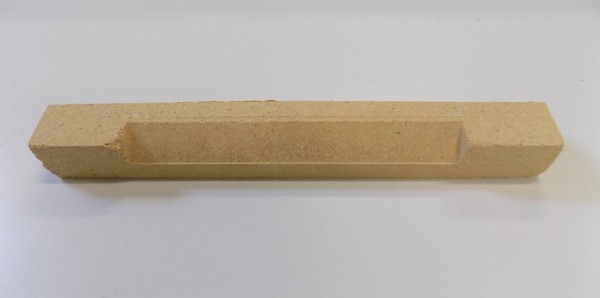

Original Vorderstein unten für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Vorderstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 55 mm x 345 mm x 35 mm
• Material Schamotte
• Position 67 in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Wamsler Kamino 109-6 F/A

Wamsler Kamino 109-6 F/A Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Schamottstein
• Maße (B/L/H) 346 mm x 170 mm x 35 mm
• Material Schamotte
• Position 66 in der Explosionszeichnung

Original Seitenstein links oben für den Kaminofen Wamsler Kamino 109-8 Bully

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-8 Bully Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Halterung für Rückwandstein für den Werkstattofen Wamsler Kamino 109-8 F

• Die Halteleiste sitzt zwischen dem unteren und mittleren Rückwandstein.

Wamsler Kamino 109-8 F Halterung für Rückwandstein Eckdaten:

• Lieferumfang 1 Stück
• Haltevorrichtung, Halter
• Maße (B/L/H) 350 mm x 638 mm x 2 mm
• Position 94 in der Explosionszeichnung

Original Rückwandstein links oben für den Werkstattofen Wamsler Kamino 109-8 F

Wamsler Kamino 109-8 F Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Rückwandstein rechts oben für den Werkstattofen Wamsler Kamino 109-8 F

Wamsler Kamino 109-8 F Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 50/75 mm x 209 mm x 35 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Halterung links für Seitenstein für den Werkstattofen Wamsler Kamino 109-8 F

• Die Halteleiste sitzt zwischen den linken unteren und oberen Seitensteinen.

Wamsler Kamino 109-8 F Halterung links für Seitenstein Eckdaten:

• Lieferumfang 1 Stück
• Haltevorrichtung, Halter
• Maße (B/L/H) 350 mm x 510 mm x 2 mm
• Position 93 in der Explosionszeichnung

Original Halterung rechts für Seitenstein für den Werkstattofen Wamsler Kamino 109-8 F

• Die Halteleiste sitzt zwischen den rechten unteren und oberen Seitensteinen.

Wamsler Kamino 109-8 F Halterung rechts für Seitenstein Eckdaten:

• Lieferumfang 1 Stück
• Haltevorrichtung, Halter
• Maße (B/L/H) 350 mm x 510 mm x 2 mm
• Position 93 in der Explosionszeichnung

Original Seitenstein links oben für den Kaminofen Wamsler Kamino 109-8 F

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)

Wamsler Kamino 109-8 F Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein rechts oben für den Kaminofen Wamsler Kamino 109-8 F

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-8 F Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Stehrost für den Kaminofen Wamsler Kamino 109-8 F

Wamsler Kamino 109-8 F Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/L/H) 82 mm x 313 mm x 7 mm
• Material Guss
• Position 52 in der Explosionszeichnung

Original Vorderstein oben für den Kaminofen Wamsler Kamino 109-8 F

Wamsler Kamino 109-8 F Vorderstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 124 mm x 402 mm x 30/35 mm
• Material Schamotte
• Position 63 in der Explosionszeichnung

Original Vorderstein unten für den Werkstattofen Wamsler Kamino 109-8 F

Wamsler Kamino 109-8 F Vorderstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 351 mm x 160 mm x 35 mm
• Material Schamotte
• Position 61 in der Explosionszeichnung

Original Zugumlenkung oben für den Werkstattofen Wamsler Kamino 109-8 F

• Es gibt unterschiedliche Modell-Varianten dieses Werkstattofens. Bitte orientieren Sie sich an der genauen Modellbezeichnung.

Wamsler Kamino 109-8 F Zugumlenkung oben Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L) 85 mm x 390 mm
• Material Guss
• Farbe schwarz
• Hängende, halbkreisförmige Blende (Höhe 840 mm), nach vorne gebogen

Original Seitenstein links oben für den Werkstattofen Wamsler Kamino 109-8 F/A

Wamsler Kamino 109-8 F/A Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 205 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung

Original Seitenstein links oben für den Kaminofen Wamsler Kamino 109-8 A

• Brennraum zugewandte Seite mit Erhöhung in Dreickesform (höchste Stelle 180 x 95 x 15 mm)
• Brennraum abgewandte Seite mit mit rechteckige Einbuchtung (75 x 55 mm)

Wamsler Kamino 109-8 A Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 185/260 mm x 210 mm x 35 mm
• Material Schamotte
• Position 64 in der Explosionszeichnung
