Ersatzteile für Wamsler K118 Kaminofen

Original Abgasstutzen für den Küchenherd Wamsler K118

Wamsler K118 Abgasstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Maße (H) Höhe 42 mm mm
• Durchmesser 120 mm mm
• Innendurchmesser 112 mm mm
• Außendurchmesser 147 mm mm
• Material Stahl

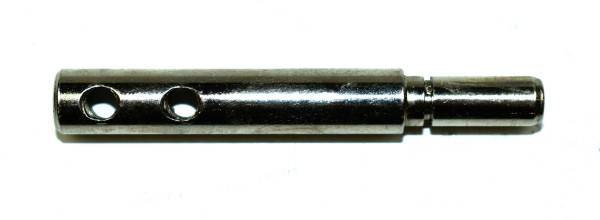

Original Achse für Türgriff für den Festbrennstoffherd Wamsler K118

• passend für Türgriff von Heiztür und Aschetür

Wamsler K118 Achse für Türgriff Eckdaten:

• Drehpunkt
• Maße (L) 65 mm
• Durchmesser 7 mm
• Material Edelstahl
• 2-fach gelocht
• Position 67 in der Explosionszeichnung

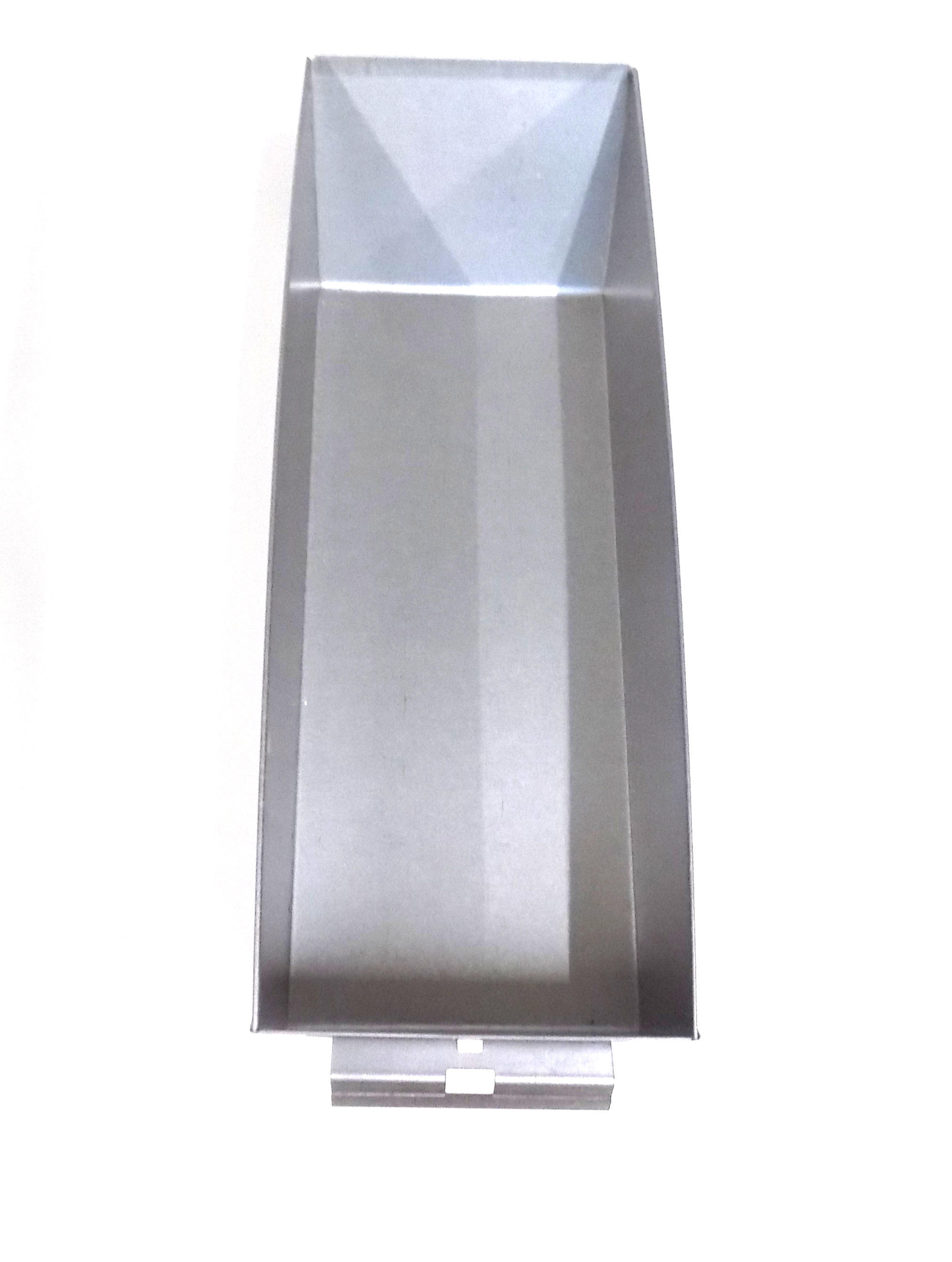

Original Aschekasten für den Küchenherd Wamsler K118

Wamsler K118 Aschekasten Eckdaten:

• Aschetresor, Auffangbehälter
• Maße (B/L/H) 132 mm x 450 mm x 85 mm
• Material Stahl
• geschweißt

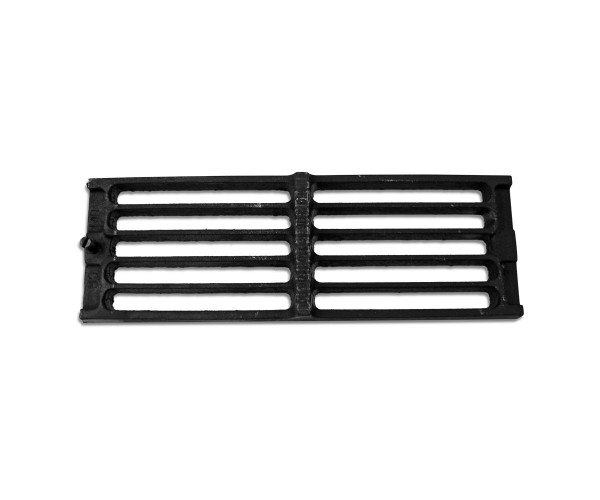

Original Ascherost für den Kaminofen Wamsler K118

Wamsler K118 Ascherost Eckdaten:

• Rost, Holzofenrost
• Maße (B/L/H) 100 mm x 295 mm x 15 mm
• Material Guss

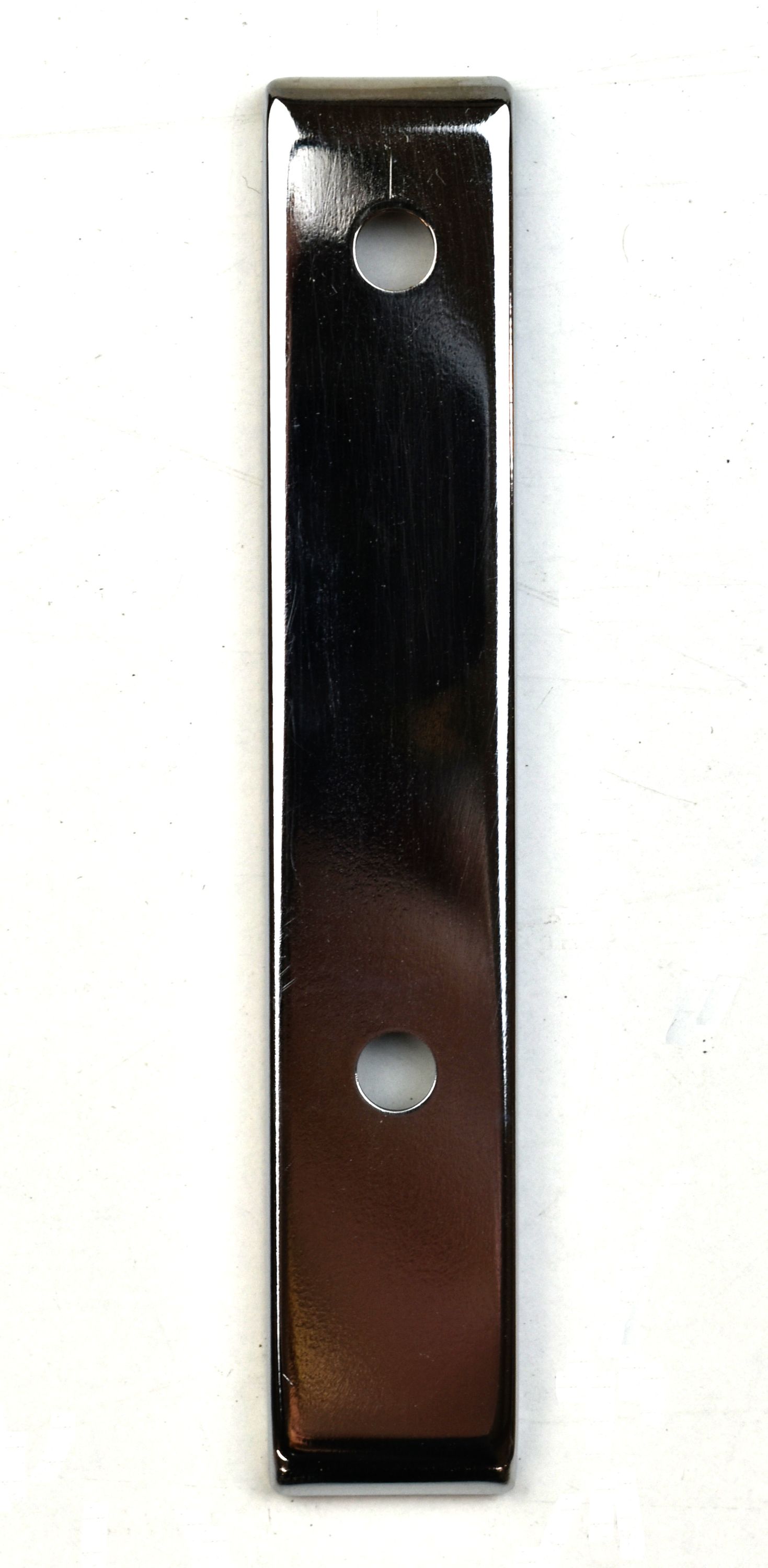

Original Blende für Türgriff für den Küchenherd Wamsler K118

• Blende passt auf Griff der Aschetür und Heiztür

Wamsler K118 Blende für Türgriff Eckdaten:

• Ausgleichsblende
• Maße (B/L/H) 20 mm x 108 mm x 5 mm
• Farbe verchromt
• Position 115 in der Explosionszeichnung

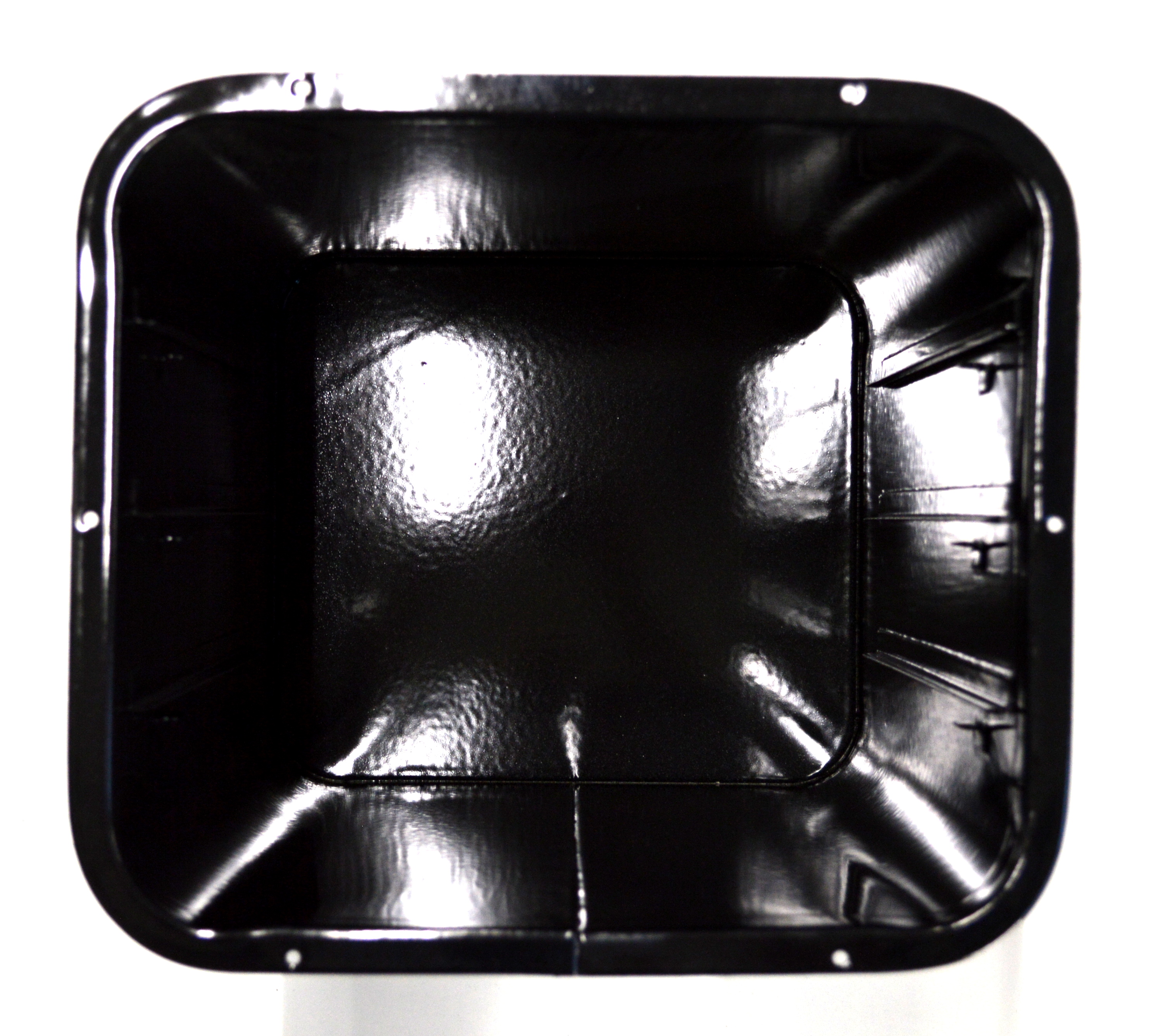

Original Bratrohr für den Küchenherd Wamsler K118

• Das Bratrohr passt in den Wamsler K 118 mit Anschluss rechts und Anschluss links.

Wamsler K118 Bratrohr Eckdaten:

• Backraum, Backfach
• Maße (B/L/H) 332 mm x 420 mm x 300 mm
• Material Metall

Original Ceranplatte für den Küchenherd Wamsler K118

Wamsler K118 Ceranplatte Eckdaten:

• Cerankochfeld, Glaskeramik
• Maße (B/L/H) 544 mm x 490 mm x 4 mm
• Material Ceran

Original Deckelheber für den Küchenherd Wamsler K118

Wamsler K118 Deckelheber Eckdaten:

• Deckelhaken, Hebehaken
• Maße (L/H) 205 mm x 3 mm
• vernickelt
• Position 114 in der Explosionszeichnung

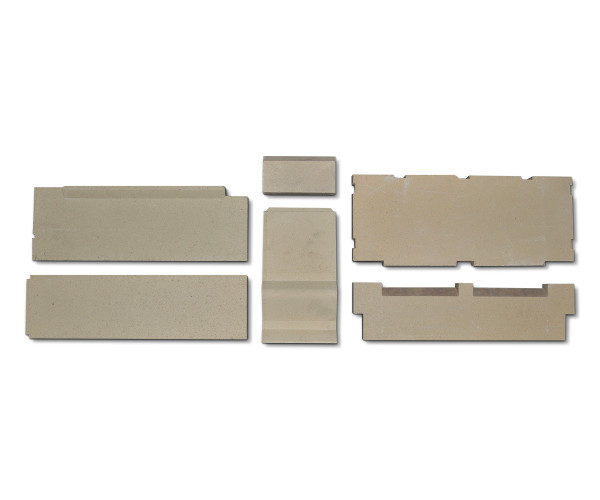

Original Feuerraumauskleidung A für den Festbrennstoffherd Wamsler K118

• Es gibt verschiedene Varianten des Wamsler K 118. Bitte orientieren Sie sich an der genauen Modellbezeichnung und der Position des Bratrohres. Dieser Artikel passt nur auf Geräte deren Bratrohr / Backraum sich links und die Feuerrung rechts befindet.
• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

• 6-teiliges Set

Wamsler K118 Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links oben (450 x 155 x 50/32 mm), Seitenstein links unten (458/450 x 132/116 x 35 mm)
• Seitenstein rechts oben (190 x 465 x 30 mm), Seitenstein rechts unten (460 x 120 x 30 mm)
• Rückwandstein oben (148 x 80 x 58 mm), Rückwandstein unten (145 x 275 x 97 mm)

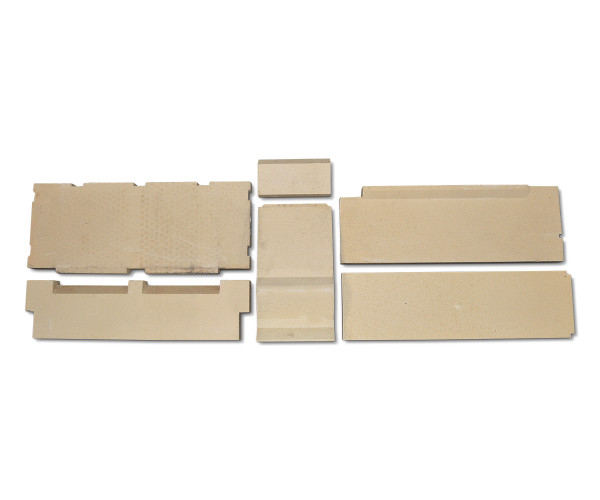

Original Feuerraumauskleidung B für den Küchenherd Wamsler K118

• Es gibt verschiedene Varianten des Wamsler K 118. Bitte orientieren Sie sich an der genauen Modellbezeichnung, der Position des Bratrohres und den Maßen.
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

• 6-teiliges Set

Wamsler K118 Feuerraumauskleidung Eckdaten:

• 6 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein rechts oben (450 x 155 x 50/ 33 mm), Seitenstein rechts unten (458/450 x 132/116 x 35 mm)
• Seitenstein links oben (190 x 465 x 30 mm), Seitenstein links unten (460 x 120 x 30 mm)
• Rückwandstein oben (148 x 80 x 58 mm), Rückwandstein unten (145 x 275 x 97 mm)

Original Dichtung für Herdrahmen für den Küchenherd Wamsler K118

• 3-teiliges Set

Wamsler K118 Dichtung für Herdrahmen Eckdaten:

• Dichtband, Dichtschnur
• Kordeldichtung
• Länge 2,50 m
• Durchmesser 6mm

Kleber Eckdaten:

• 1 Stück
• 20ml
• hitzebeständig

Dichtungsabbinder Eckdaten:

• 1 Stück
• zum teilen
• hitzebeständig

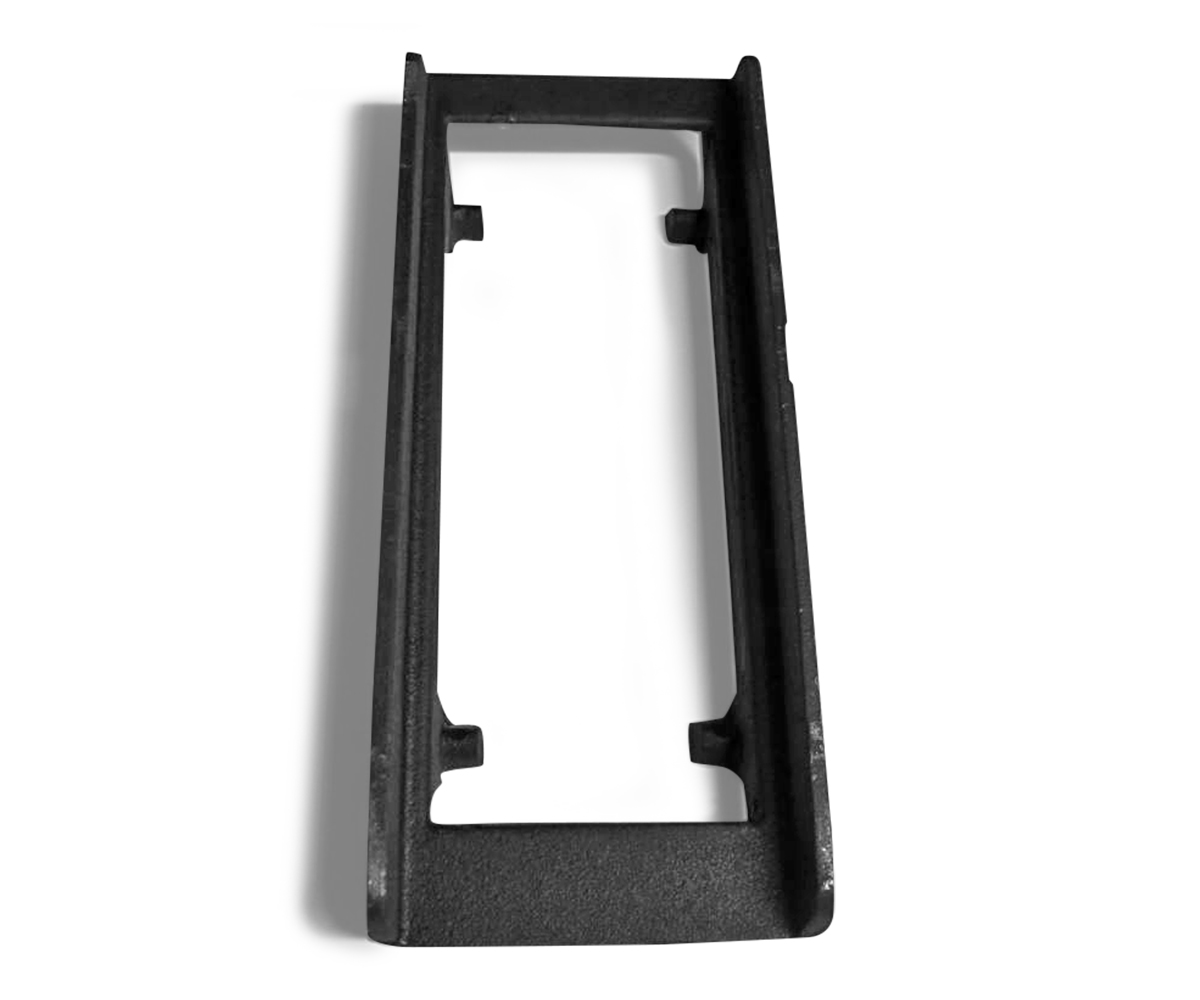

Original Rostlager für den Küchenherd Wamsler K118

Wamsler K118 Rostlager Eckdaten:

• Rosthalter, Brennraumboden
• Maße (B/L/H) 145 mm x 345 mm x 55 mm
• Material Guss
• Position 33 in der Explosionszeichnung

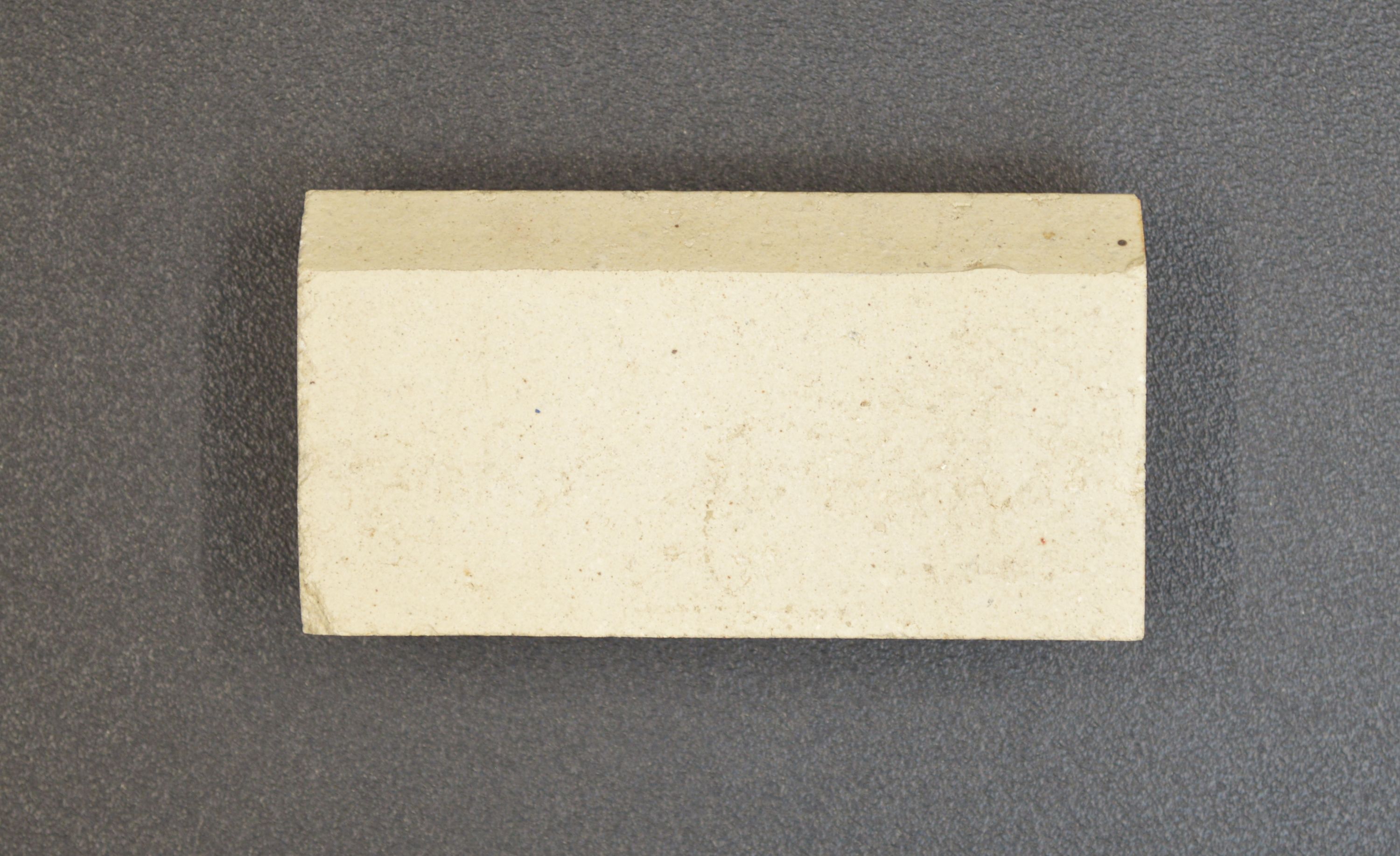

Original Rückwandstein oben A für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K118 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 80 mm x 148 mm x 58 mm
• Material Schamotte
• Position 74 in der Explosionszeichnung

Original Rückwandstein oben B für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K118 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 80 mm x 148 mm x 58 mm
• Material Schamotte
• Position 74 in der Explosionszeichnung

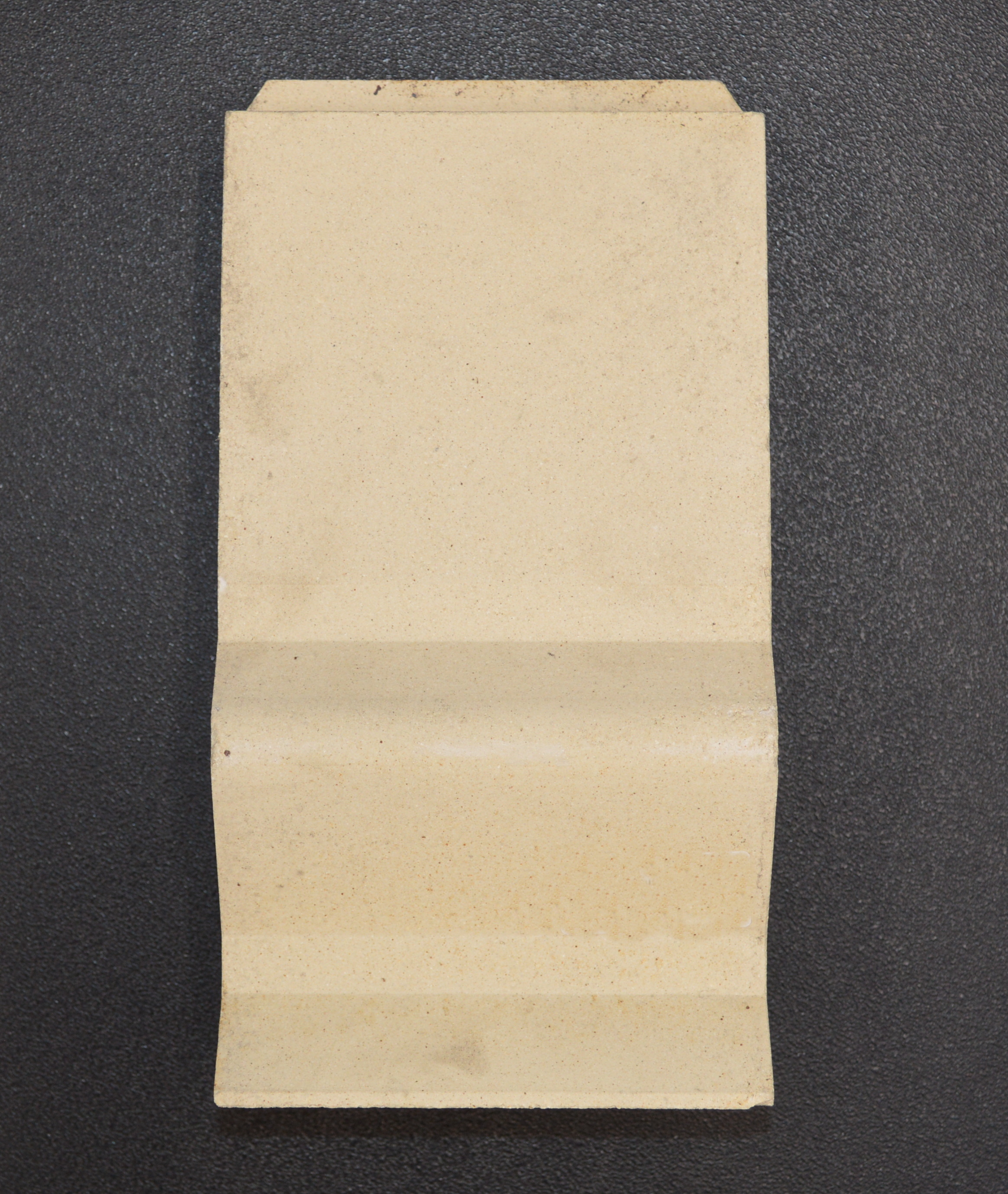

Original Rückwandstein unten für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.

Wamsler K118 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 275 mm x 97 mm
• Material Schamotte
• Position 81 in der Explosionszeichnung

Original Rückwandstein unten B für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K118 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 275 mm x 97 mm
• Material Schamotte
• Position 81 in der Explosionszeichnung

Original Rüttelstange für den Küchenherd Wamsler K118

Wamsler K118 Rüttelstange Eckdaten:

• Rostzugstange, Rüttelrechen
• Position 97 in der Explosionszeichnung

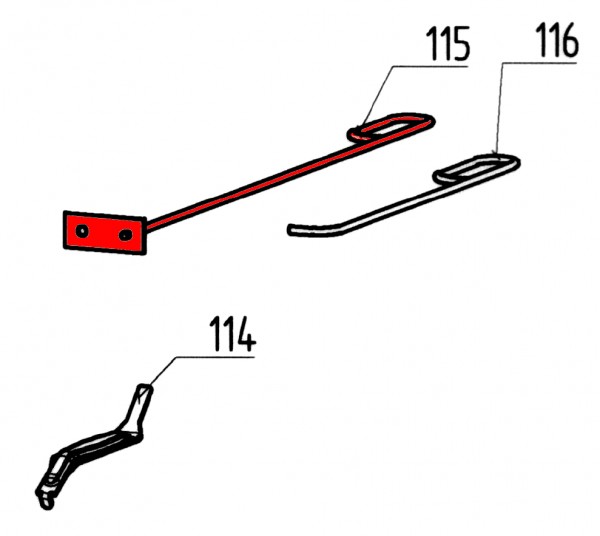

Original Rußkratzer für den Küchenherd Wamsler K118

Wamsler K118 Rußkratzer Eckdaten:

• Rußschaber, Aschestocher
• Länge 60 cm
• geschweißt
• schutzlackiert
• Position 115 in der Explosionszeichnung

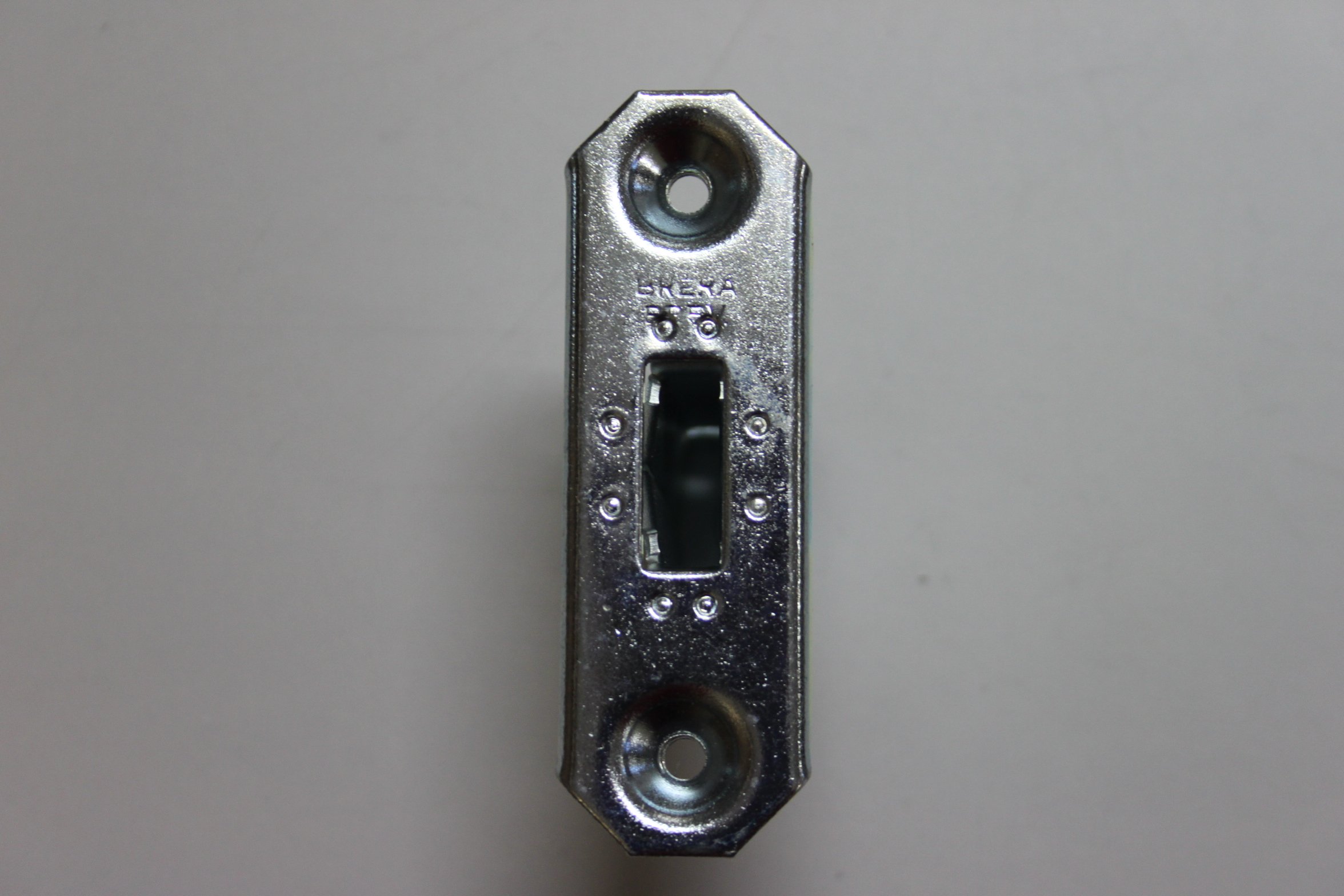

Original Scharnier für Bratrohrtür Steckteil für den Küchenherd Wamsler K118

Wamsler K118 Scharnier für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 25 mm x 80 mm x 55 mm
• Material Metall
• Position 32 in der Explosionszeichnung

Original Scharnier links für Bratrohrtür für den Küchenherd Wamsler K118

Wamsler K118 Scharnier links für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 100 mm x 20 mm x 78 mm
• Material Metall

Original Scharnier rechts für Bratrohrtür für den Küchenherd Wamsler K118

Wamsler K118 Scharnier rechts für Bratrohrtür Eckdaten:

• Gelenk, Beschlag
• Maße (B/L/H) 75 mm x 100 mm x 20 mm
• Material Metall
• Position 89 in der Explosionszeichnung

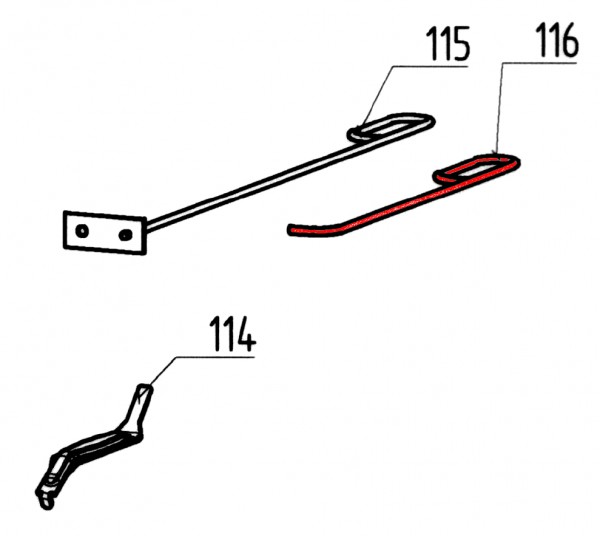

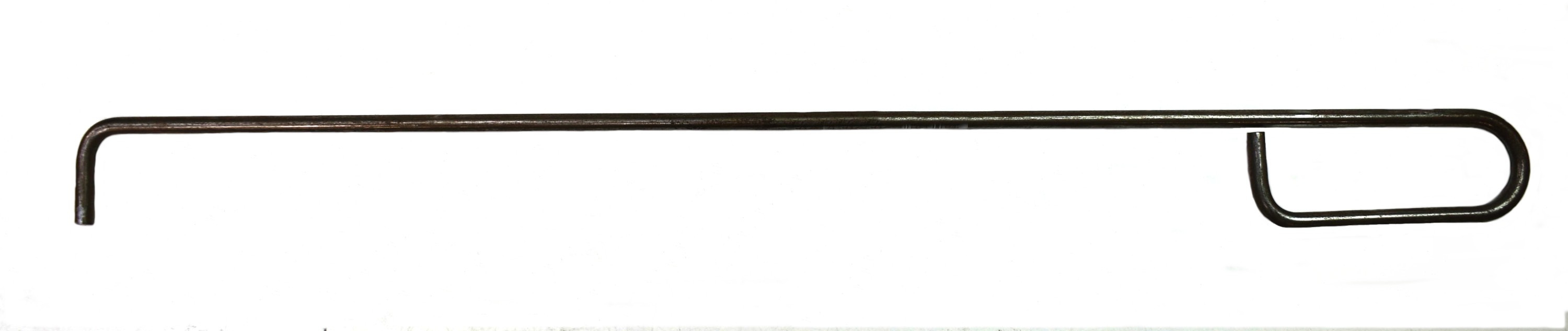

Original Schürhaken für den Küchenherd Wamsler K118

Wamsler K118 Schürhaken Eckdaten:

• Schüreisen, Schürer
• Länge 51 cm
• schutzlackiert
• Position 116 in der Explosionszeichnung

Original Seitenstein links oben A für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K118 Seitenstein links oben Eckdaten:

• Feuerraumstein, Kaminofenstein
• Schamottstein
• Maße (B/L/H) 450 mm x 155 mm x 50 mm
• Material Schamotte
• Position 72 in der Explosionszeichnung

Original Seitenstein links oben B für den Küchenherd Wamsler K118

• Stein liegt links oben im Brennraum, an der Bratrohr abgewandten Seite
• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.

Wamsler K118 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 30 mm
• Material Schamotte
• Position 75 in der Explosionszeichnung

Original Seitenstein links unten für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt links unten im Brennraum an der Bratrohr zugewandten Seite

Wamsler K118 Seitenstein links unten Eckdaten:

• Feuerraumstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 450/458 mm x 116/132 mm x 35 mm
• Material Schamotte
• Position 82 in der Explosionszeichnung

Original Seitenstein links unten B für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt links unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K118 Seitenstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 120 mm x 460 mm x 30 mm
• Material Schamotte
• Position 73 in der Explosionszeichnung

Original Seitenstein rechts oben A für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts oben im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K118 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 465 mm x 190 mm x 30 mm
• Material Schamotte
• Position 75 in der Explosionszeichnung

Original Seitenstein rechts oben B für den Kaminofen Wamsler K118

• Stein liegt rechts oben im Brennraum, an der Bratrohr zugewandten Seite

Wamsler K118 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Holzofenstein
• Schamottstein
• Maße (B/L/H) 450 mm x 150 mm x 50/33 mm
• Material Schamotte
• Position 71 in der Explosionszeichnung

Original Seitenstein rechts unten für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich links befindet. Der Feuerraum befindet sich rechts.
• Stein liegt rechts unten im Brennraum, an der Bratrohr abgewandten Seite

Wamsler K118 Seitenstein rechts unten Eckdaten:

• Brennraumstein, Brennofenstein
• Schamottstein
• Maße (B/L/H) 120 mm x 460 mm x 30 mm
• Material Schamotte
• Position 73 in der Explosionszeichnung

Original Seitenstein rechts unten B für den Küchenherd Wamsler K118

• Passend für Geräte, deren Bratrohr sich rechts befindet. Der Feuerraum befindet sich links.
• Stein liegt rechts unten im Brennraum an der Bratrohr zugewandten Seite

Wamsler K118 Seitenstein rechts unten Eckdaten:

• Kaminofenstein, Ofenstein
• Schamottstein
• Maße (B/L/H) 450/458 mm x 116/132 mm x 35 mm
• Material Schamotte

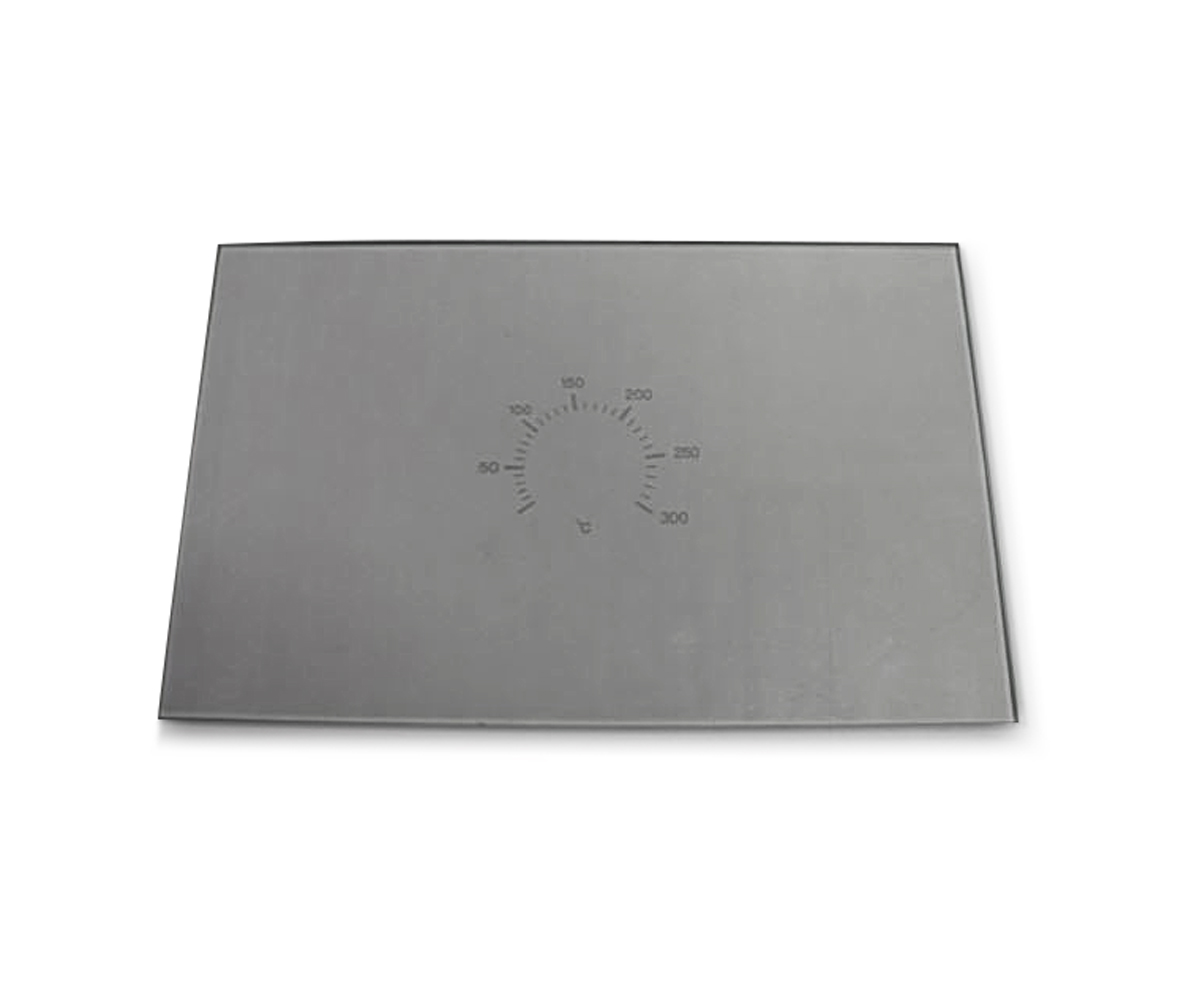

Original Sichtscheibe außen A für den Küchenherd Wamsler K118

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

Wamsler K118 Sichtscheibe außen Eckdaten:

• Glaskeramik, Scheibe
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• Form flach
• mit Skala

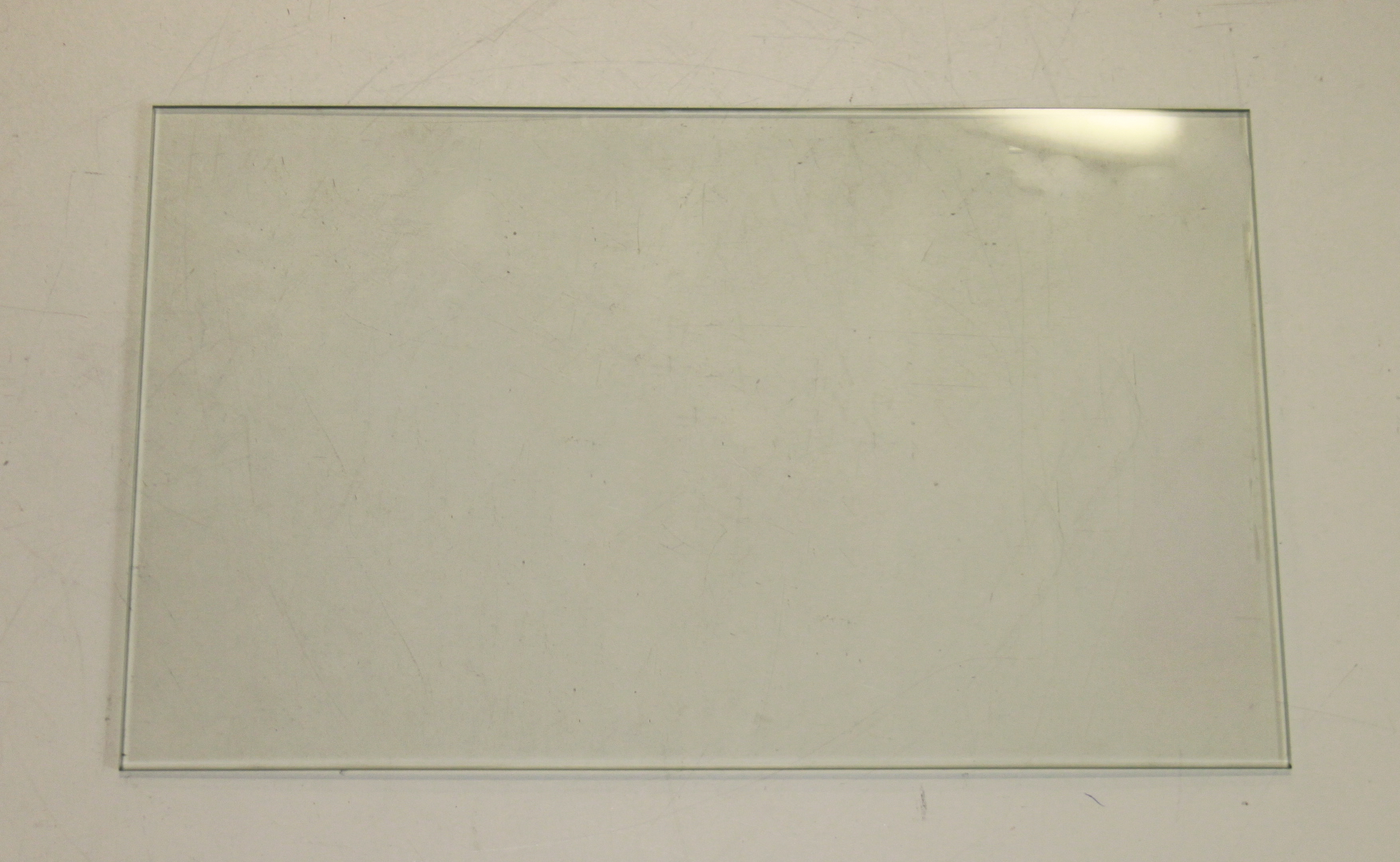

Original Sichtscheibe außen B für den Küchenherd Wamsler K118

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Der Hersteller hat 2017 auf diese Scheibe außen umgestellt und die Produktion des vorherigen Türglas außen eingestellt.
• Beim erstmaligen Einsatz dieser Sichtscheibe außen B werden zwingend eine neue Sichtscheibe innen sowie ein neues Thermometer benötigt!!

Wamsler K118 Sichtscheibe außen Eckdaten:

• Glasscheibe, Türglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas
• hitzebeständig
• Sichtscheibe außen für Bratrohr

Original Sichtscheibe innen B für den Küchenherd Wamsler K118

• Der Hersteller hat 2017 auf diese Sichtscheibe innen umgestellt und die Produktion des vorherigen Türglas innen eingestellt.
• Beim erstmaligen Einsatzt dieser Sichtscheibe innen B werden zwingend eine neue Sichtscheibe außen sowie ein neues Thermometer benötigt!!
• mit Bohrung, Durchmesser ca 8 mm
• mit Temperatur Skala von 50 - 400 Grad Celsius

Wamsler K118 Sichtscheibe innen Eckdaten:

• Ofenglas, Kaminglas
• Maße (B/L/H) 208 mm x 334 mm x 4 mm
• Material Glas

Original Sichtscheibe für den Küchenherd Wamsler K118

• Sichtscheibe mit Thermometer

Wamsler K118 Sichtscheibe Eckdaten:

• Ofenglas, Scheibe
• Maße (B/L/H) 340 mm x 210 mm x 30 mm
• hitzebeständig
• Glaseinsatz für Bratrohr
• mit integriertem Thermometer
• mit Skala 50 - 400 Grad Celcius
• inklusive Rahmen

Original Thermometer B für den Küchenherd Wamsler K118

• Der Hersteller hat 2017 auf dieses Thermometer umgestellt und die Produktion des vorherigen Thermometers eingestellt.
• Beim erstmaligen Einsatz dieses Thermometers werden zwingend eine neue Sichtscheibe innen und ein neues Türglas außen benötigt!!

Wamsler K118 Thermometer Eckdaten:

• Temperaturmesser, Thermostat
• zur Messung der Temperatur im Bratrohr
• Durchmesser Gewinde 3 mm
• Höhe gesamt 17 mm (zusammengeschraubter Zustand)
• inkl. Dichtring inkl. Befestigungsschraube
• Position 111 in der Explosionszeichnung

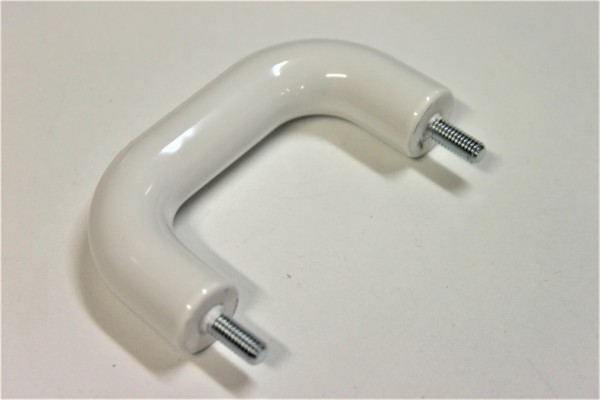

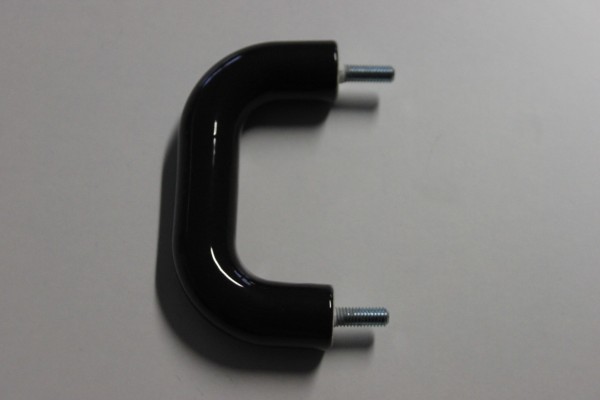

Original Türgriff für Aschetür für den Küchenherd Wamsler K118

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K118 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Feuerraumtür braun für den Küchenherd Wamsler K118

• Es gibt diesen Türgriff in verschiedenen Farben.

Wamsler K118 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Stärke 15 mm
• Grifflänge 78 mm
• Material Porzellan
• Farbe braun
• zwei Gewinde an Griffrückseite zur Befestigung
• Position 15 in der Explosionszeichnung

Original Türgriff für Aschetür weiß für den Küchenherd Wamsler K118

• passend für die Aschetür

Wamsler K118 Türgriff für Aschetür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Türgriff für Feuerraumtür weiß für den Küchenherd Wamsler K118

• passend für die Heiztür

Wamsler K118 Türgriff für Feuerraumtür Eckdaten:

• Griff, Türklinke
• Maße (B/L/H) 16 mm x 77 mm x 50 mm
• Material Porzellan
• Farbe weiß

Original Zugumlenkung für den Küchenherd Wamsler K118

• passend für Geräte ab Baujahr 2010
• Die Umlenkung passt auf Geräte mit Anschluss links und Anschluss rechts. Bitte orientieren Sie sich am Baujahr..

Wamsler K118 Zugumlenkung Eckdaten:

• Umlenkung, Flammenschild
• Position 104 in der Explosionszeichnung
