Ersatzteile für Wamsler Arte Kaminofen

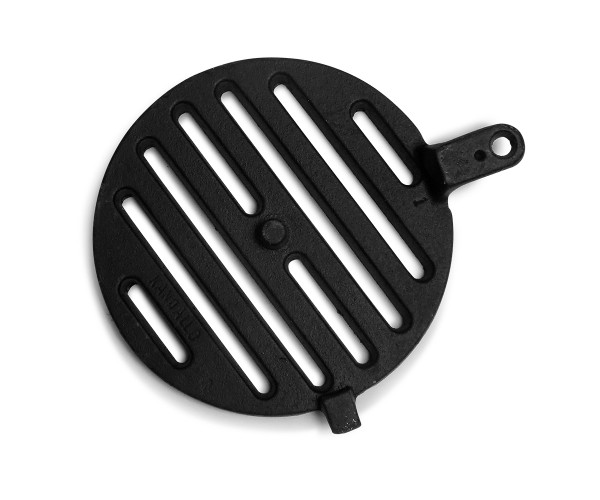

Original Ascherost für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Ascherost Eckdaten:

• Gussrost, Rostgitter
• Maße (H) 15 mm
• Durchmesser 180 mm
• Material Guss

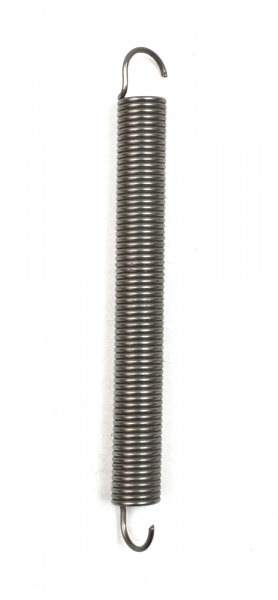

Original Feder für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Feder Eckdaten:

• Schließfeder, Verschlussfeder
• Maße (L) 100 mm
• Durchmesser 10 mm
• Material Metall

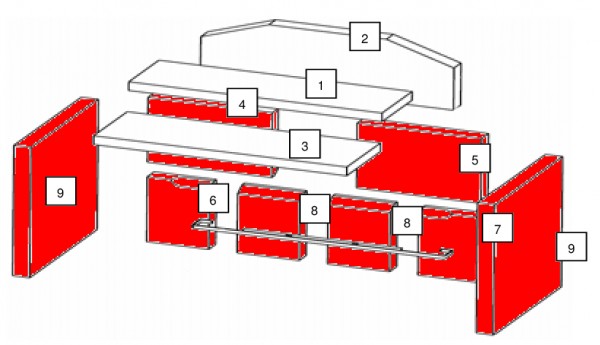

Original Feuerraumauskleidung für den Kaminofen Wamsler Arte KF 101 Typ 10170

• 8-teiliges Set

Wamsler Arte KF 101 Typ 10170 Feuerraumauskleidung Eckdaten:

• 8 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• hitzebeständig

• Rückwandstein links oben (175 x 225 x 30 mm), Rückwandstein rechts oben (175 x 225 x 30 mm)
• Rückwandstein links unten (85 x 225 x 30 mm), Rückwandstein rechts unten (85 x 225 x 30 mm)
• Rückwandstein mittig unten links (85 x 225 x 30 mm), Rückwandstein mittig unten rechts (85 x 225 x 30 mm)
• Seitenstein links (285 x 450 x 30 mm), Seitenstein rechts (285 x 450 x 30 mm)
• Positionen 4, 5, 6, 7, 8 und 9 in der Explosionszeichnung

Original Rostlager für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rostlager Eckdaten:

• Feuerraumboden, Gusslager
• Maße (B/L/H) 289 mm x 295 mm x 30 mm
• Material Guss
• Position 22 in der Explosionszeichnung

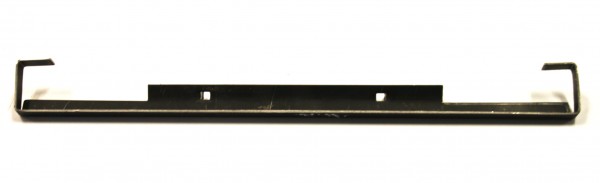

Original Halterung für Rückwandstein für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Halterung für Rückwandstein Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 12/35 mm x 357 mm x 11 mm
• Material Metall
• hitzebeständig

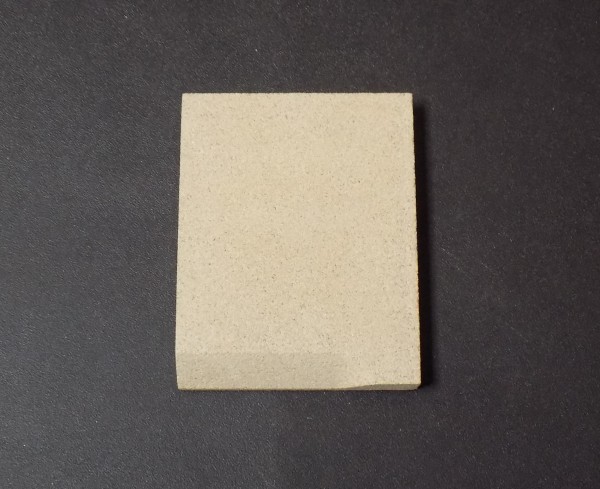

Original Rückwandstein links oben für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 175 mm x 30 mm
• Material Vermiculite
• Position 4 in der Explosionszeichnung

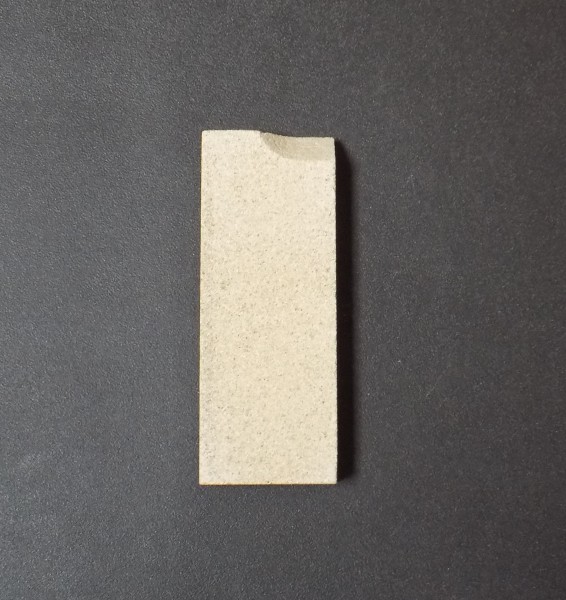

Original Rückwandstein links unten für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein links unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 85 mm x 224 mm x 30 mm
• Material Vermiculite
• Position 6 in der Explosionszeichnung

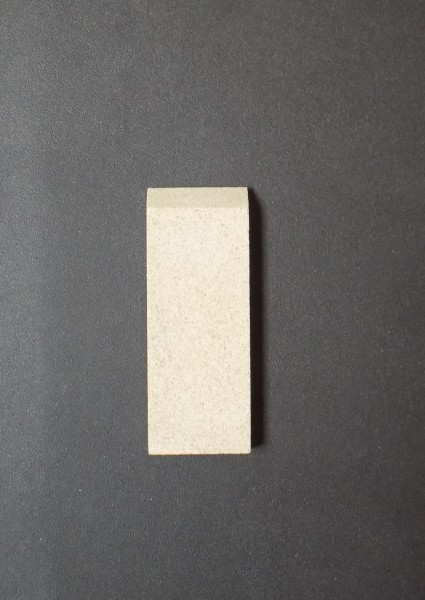

Original Rückwandstein mittig unten links für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein mittig unten links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

Original Rückwandstein mittig unten rechts für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein mittig unten rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite
• Position 8 in der Explosionszeichnung

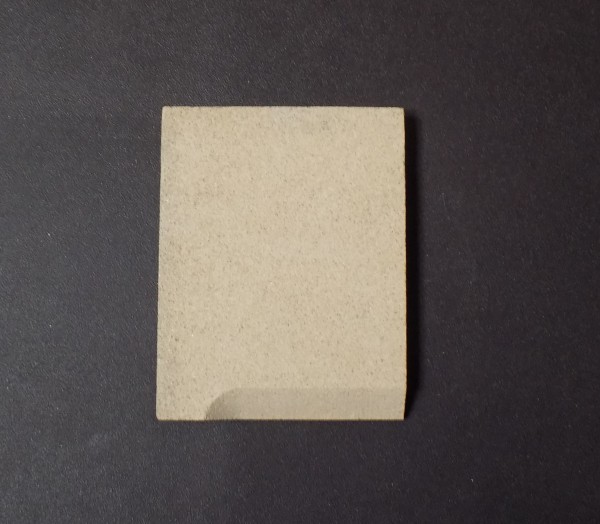

Original Rückwandstein rechts oben für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 225 mm x 175 mm x 30 mm
• Material Vermiculite
• Position 5 in der Explosionszeichnung

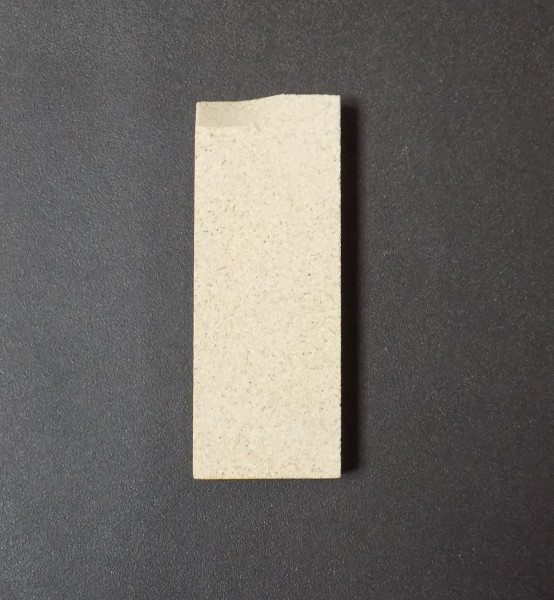

Original Rückwandstein rechts unten für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rückwandstein rechts unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 224 mm x 85 mm x 30 mm
• Material Vermiculite
• Position 7 in der Explosionszeichnung

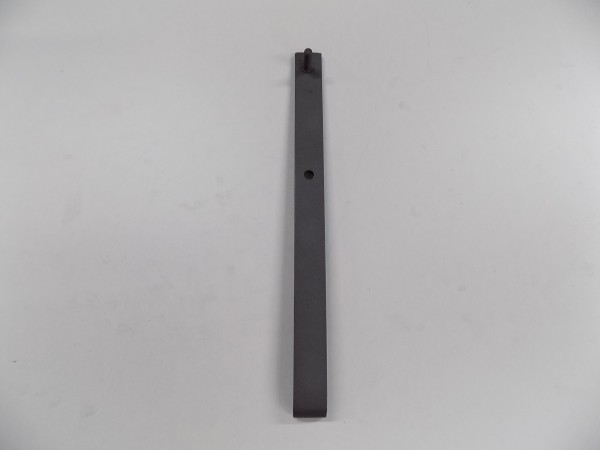

Original Rüttelstange für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Rüttelstange Eckdaten:

• Rüttelrechen, Rüttelrostrechen
• Maße (B/L/H) 20 mm x 252 mm x 4 mm
• Material Guss
• mit Gewinde (Gewindelänge 19 mm)
• einfach gebohrt

Scheibendichtung für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 6 mm

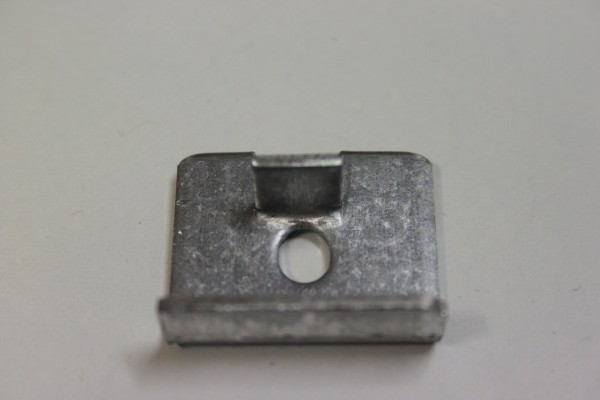

Original Scheibenhalter für den Kaminofen Wamsler Arte KF 101 Typ 10170

• Für diese Scheibenhalter empfehlen wir einen Scheibenhalterdichtung.

Wamsler Arte KF 101 Typ 10170 Scheibenhalter Eckdaten:

• Lieferumfang 1 Stück
• Glashalter, Halterung für Sichtscheibe
• Maße (B/L/H) 10 mm x 25 mm x 2 mm
• Material Stahl

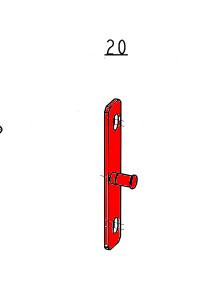

Original Verriegelung für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Verriegelung Eckdaten:

• Verschluss, Sperrvorrichtung
• Material Guss
• 2-fach gelocht
• Position 20 in der Explosionszeichnung

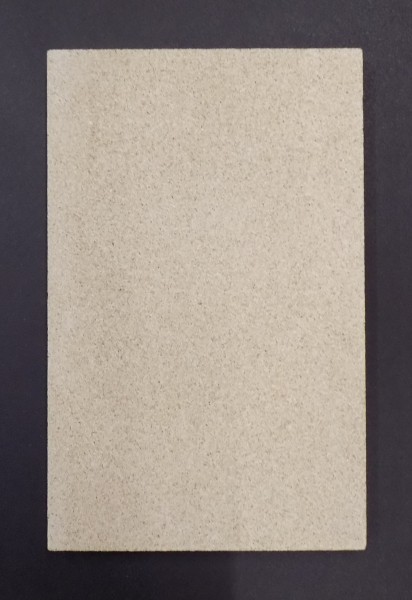

Original Seitenstein links für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Seitenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

Original Seitenstein rechts für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 450 mm x 285 mm x 30 mm
• Material Vermiculite
• Position 9 in der Explosionszeichnung

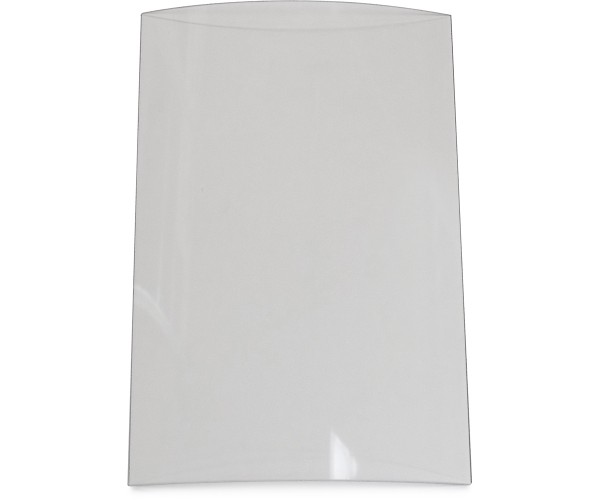

Original Sichtscheibe für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Sichtscheibe Eckdaten:

• Glaskeramik, Türglas
• Maße (B/L/H) 300 mm x 455 mm x 4 mm
• Material Glas
• Form gebogen
• hitzebeständig
• Position 5 in der Explosionszeichnung

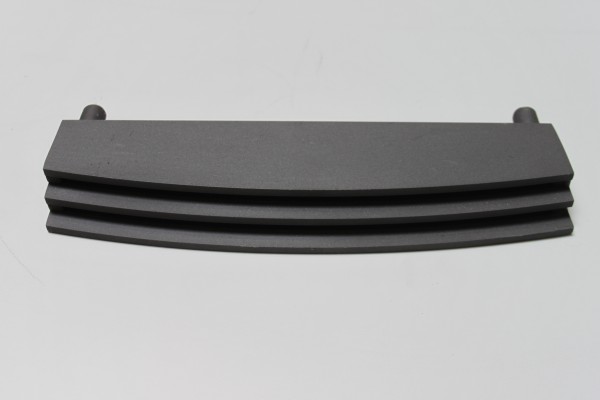

Original Stehrost für den Kaminofen Wamsler Arte KF 101 Typ 10170

• passend für 7 kW Geräte

Wamsler Arte KF 101 Typ 10170 Stehrost Eckdaten:

• Glutfang, Holzfang
• Maße (B/L/H) 95 mm x 274 mm x 27 mm

Türdichtung für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Türfeder für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Türfeder Eckdaten:

• Heiztürfeder, Spannfeder
• Maße (L) 100 mm
• Durchmesser 10 mm
• Material Metall

Original Türgriff B für den Kaminofen Wamsler Arte KF 101 Typ 10170

• passend für Geräte ab Baujahr 16.05.2008

Wamsler Arte KF 101 Typ 10170 Türgriff Eckdaten:

• Griff, Türklinke
• vernickelt
• D 10
• Position 14 in der Explosionszeichnung

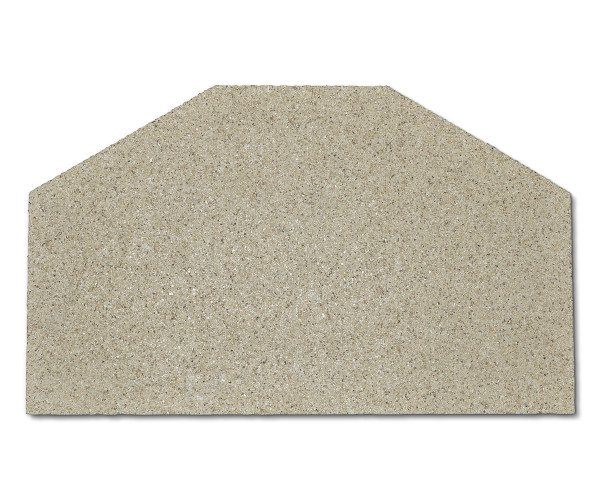

Original Zugumlenkung hinten für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Zugumlenkung hinten Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Vermiculitestein
• Maße (B/L/H) 214 mm x 355 mm x 30 mm
• Material Vermiculite
• Position 2 in der Explosionszeichnung

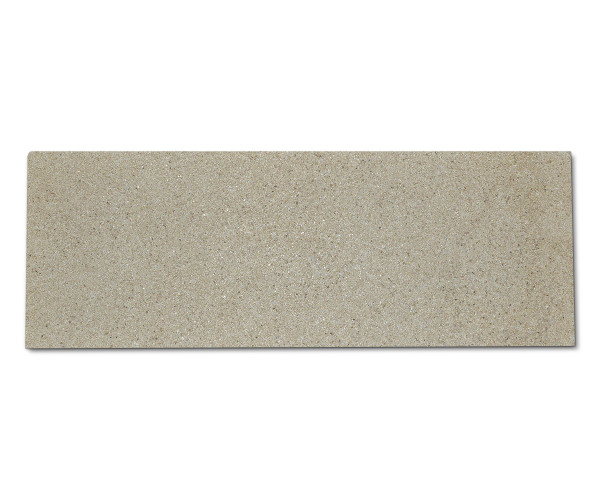

Original Zugumlenkung oben für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Zugumlenkung oben Eckdaten:

• Prallplatte, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 355 mm x 130 mm x 30 mm
• Material Vermiculite
• Position 1 in der Explosionszeichnung

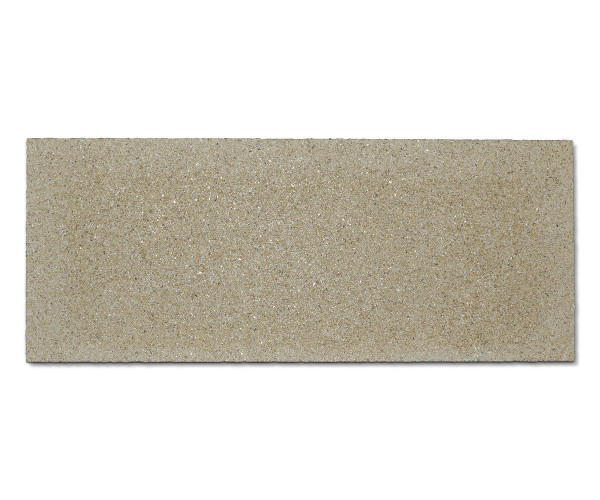

Original Zugumlenkung unten für den Kaminofen Wamsler Arte KF 101 Typ 10170

Wamsler Arte KF 101 Typ 10170 Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Flammenschild
• Vermiculitestein
• Maße (B/L/H) 355 mm x 145 mm x 30 mm
• Material Vermiculite
• Position 3 in der Explosionszeichnung
